1.   Θεμελιώδεις στόχοι των συστημάτων ανάρτησης

Το σύστημα ανάρτησης αποτελεί έναν από τους πλέον κρίσιμους μηχανισμούς στο σχεδιασμό και τη δυναμική συμπεριφορά ενός οχήματος. Επιτελεί τρεις πρωταρχικούς και αλληλένδετους ρόλους:

1. Υποστήριξη του βάρους του οχήματος: Διακρατεί τη συνολική δομή του οχήματος στο απαιτούμενο ύψος από το έδαφος, φέροντας τα στατικά και δυναμικά φορτία.
2. Απομόνωση των επιβατών και του αμαξώματος: Προστατεύει τον θάλαμο επιβατών από τις ανωμαλίες και τις υψομετρικές διαταραχές του οδοστρώματος, εξασφαλίζοντας υψηλό επίπεδο άνεσης ταξιδιού (ride comfort).
3. Διατήρηση της πρόσφυσης: Εξασφαλίζει τη συνεχή επαφή και τη διακύμανση της κάθετης δύναμης μεταξύ των ελαστικών και του δρόμου, επιτυγχάνοντας ασφαλή οδική συμπεριφορά, κατευθυντικότητα και σταθερότητα (road handling and stability).

Για την ανάλυση της δυναμικής του οχήματος, κρίνεται απαραίτητος ο διαχωρισμός της συνολικής μάζας σε δύο θεμελιώδεις κατηγορίες:

• Αναρτώμενη μάζα (m_s – Sprung Mass): Περιλαμβάνει το αμάξωμα, τον κινητήρα, τους επιβάτες και τα εξαρτήματα που εδράζονται πάνω από τα ελατήρια της ανάρτησης (π.χ. m_s = 500 kg σε ένα τυπικό μοντέλο τέταρτου οχήματος / quarter-car).
• Μη αναρτώμενη μάζα (m_u – Unsprung Mass): Περιλαμβάνει τους τροχούς, τα ελαστικά, τα φρένα και τα τμήματα των αξόνων που ακολουθούν άμεσα το ανάγλυφο του εδάφους κάτω από το σύστημα ανάρτησης (π.χ. m_u = 50 kg).

Η κατανόηση του τρόπου με τον οποίο η μηχανική των αναρτήσεων εξελίχθηκε από αμιγώς παθητικούς μηχανισμούς αποθήκευσης και διασποράς ενέργειας σε προηγμένα, ηλεκτρονικά ελεγχόμενα ημι-ενεργητικά και ενεργητικά συστήματα, τα οποία επαναπροσδιορίζουν τη σχέση συμβιβασμού μεταξύ άνεσης επιβατών και δυναμικής σταθερότητας.

Φυσικό παράδειγμα: Ένας δρομέας τρέχει σε ένα ανώμαλο μονοπάτι κρατώντας ένα ποτήρι γεμάτο νερό. Αν τα γόνατα και οι αγκώνες του ήταν εντελώς δύσκαμπτα (απουσία ανάρτησης), κάθε πέτρα στο έδαφος θα μεταδιδόταν ακαριαία στο ποτήρι, προκαλώντας τη διαρροή του νερού. Αντίθετα, τα αρθρωτά και εύκαμπτα μέλη του σώματός του λειτουργούν ως «σύστημα ανάρτησης»: απορροφούν τις κατακόρυφες ταλαντώσεις του εδάφους, επιτρέποντας στο πάνω μέρος του σώματος και στο ποτήρι να παραμένουν σχεδόν ατάραχα.

Παρά τη σαφήνεια αυτών των θεμελιωδών στόχων, η ταυτόχρονη επίτευξή τους αποτελεί μια διαρκή μηχανική πρόκληση, καθώς η βελτιστοποίηση της άνεσης και της πρόσφυσης προσκρούει στον κλασικό μηχανικό συμβιβασμό των παθητικών συστημάτων.

2.   Παθητικά συστήματα ανάρτησης (Passive Suspension) & ο κλασικός συμβιβασμός

Η δομή μιας παθητικής ανάρτησης αποτελείται αποκλειστικά από δύο βασικά μηχανικά στοιχεία:

• Στοιχείο αποθήκευσης ενέργειας: Το ελατήριο (με ακαμψία k_s), το οποίο παραμορφώνεται και αποθηκεύει προσωρινά την ενέργεια των κραδασμών.
• Στοιχείο εκτόνωσης/διασποράς ενέργειας: Ο αποσβεστήρας / αμορτισέρ (με συντελεστή απόσβεσης c_s), ο οποίος μετατρέπει την κινητική ενέργεια της ταλάντωσης σε θερμότητα μέσω της υδραυλικής αντίστασης.

Τα συστήματα αυτά ονομάζονται παθητικά διότι αδυνατούν να εισάγουν εξωτερική ενέργεια στο σύστημα. Περιορίζονται αυστηρά στη διαχείριση της ενέργειας που προκαλείται από τη διεγείρουσα είσοδο του οδοστρώματος.

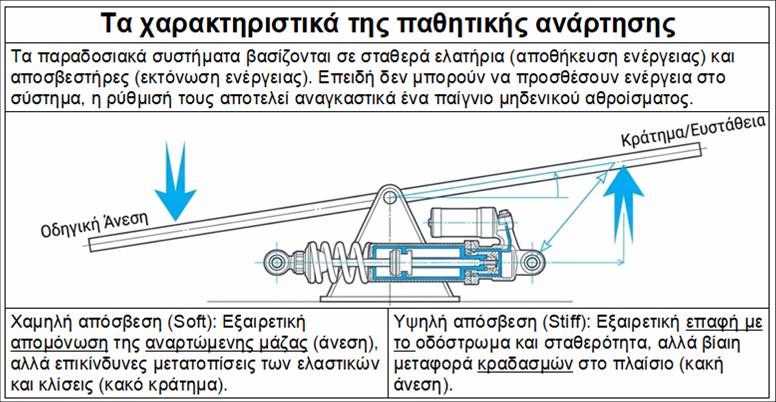

Ο κλασικός μηχανικός συμβιβασμός

Σε ένα παθητικό σύστημα, η επιλογή της τιμής του συντελεστή απόσβεσης (c_s) επιβάλλει έναν αναπόφευκτο συμβιβασμό μεταξύ άνεσης (ride comfort) και κρατήματος/σταθερότητας (road holding):

Σημείωση: Στη βιβλιογραφία (π.χ. Unune & Pawar, 2011) παρατηρείται περιστασιακά φραστική αμφισημία σχετικά με τους όρους απόσβεσης. Η φυσική ερμηνεία παραμένει ακλόνητη: Η χαμηλή απόσβεση επιτρέπει στο ελατήριο να απορροφά τις ανωμαλίες προσφέροντας άνεση, αλλά αφήνει το αμάξωμα και το ελαστικό να ταλαντώνονται ανεξέλεγκτα (μειωμένη σταθερότητα). Αντίθετα, η υψηλή απόσβεση «κλειδώνει» την ανάρτηση προσφέροντας έλεγχο και πρόσφυση, με τίμημα την μεταφορά των κραδασμών στους επιβάτες.

Η αδυναμία των παθητικών συστημάτων να ξεπεράσουν αυτόν τον δομικό συμβιβασμό οδήγησε στην ανάπτυξη ελεγχόμενων (ημι-ενεργητικών) συστημάτων.

3.   Ημι-ενεργητικά συστήματα ανάρτησης & η θεωρία ελέγχου Skyhook

Τα ημι-ενεργητικά συστήματα διατηρούν το παθητικό ελατήριο (k_s), αλλά αντικαθιστούν τον σταθερό αποσβεστήρα με ένα μεταβαλλόμενο/προσαρμοζόμενο αμορτισέρ. Η ρύθμιση της δύναμης απόσβεσης επιτυγχάνεται είτε με μηχανική μεταβολή της διατομής της οπής ροής του υδραυλικού υγρού μέσω ηλεκτροβαλβίδων, είτε με τη χρήση προηγμένων έξυπνων ρευστών:

• Ηλεκτρορεολογικά ρευστά (ER): Μίγμα διηλεκτρικού λαδιού βάσης και λεπτών ημιαγωγίμων σωματιδίων. Υπό την επίδραση ηλεκτρικού πεδίου, τα σωματίδια σχηματίζουν αλυσίδες, μεταβάλλοντας ακαριαία, συνεχώς και αναστρέψιμα το ιξώδες του ρεύματος.

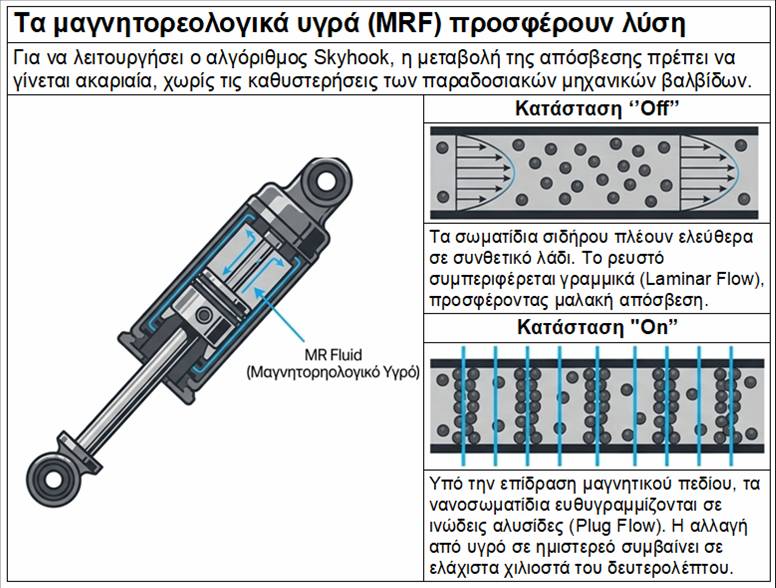

• Μαγνητορεολογικά ρευστά (MR): Μίγμα μικροσκοπικών μαγνητίσιμων σωματιδίων σε φορέα λάδους σιλικόνης. Η αντίσταση ροής μεταβάλλεται μέσω εφαρμοσμένου μαγνητικού πεδίου, προσφέροντας εξαιρετικά ταχεία απόκριση και υψηλή ευελιξία ελέγχου.

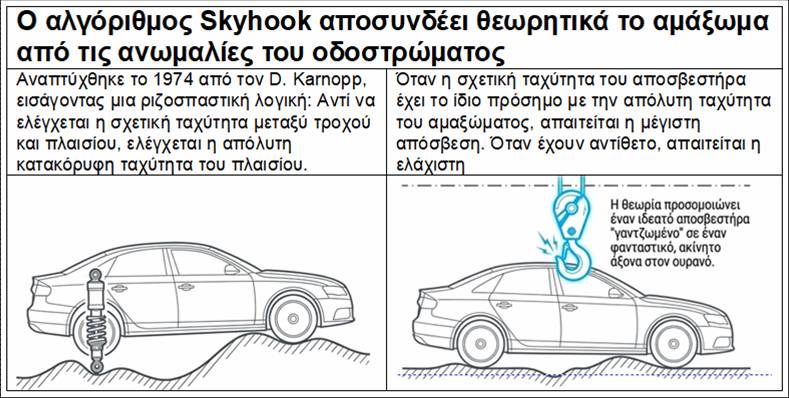

Η Θεωρία ελέγχου Skyhook

Η στρατηγική ελέγχου Skyhook (Karnopp et al., 1974) βασίζεται στη φυσική παρομοίωση ενός εικονικού αποσβεστήρα συνδεδεμένου απευθείας μεταξύ της αναρτώμενης μάζας του οχήματος και του «ουρανού» (ενός σταθερού αδρανειακού πλαισίου αναφοράς). Ο αντικειμενικός στόχος είναι η διατήρηση της αναρτώμενης μάζας απόλυτα σταθερής.

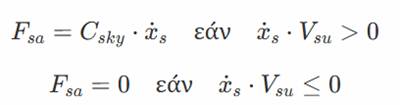

Η μαθηματική διατύπωση του κανόνα Skyhook εκφράζεται ως:

όπου F_sa είναι η επιθυμητή δύναμη απόσβεσης, C_sky το κέρδος Skyhook, x’_s η απόλυτη ταχύτητα της αναρτώμενης μάζας, και V_su =x’_s – x΄_u η σχετική ταχύτητα μεταξύ αναρτώμενης και μη αναρτώμενης μάζας.

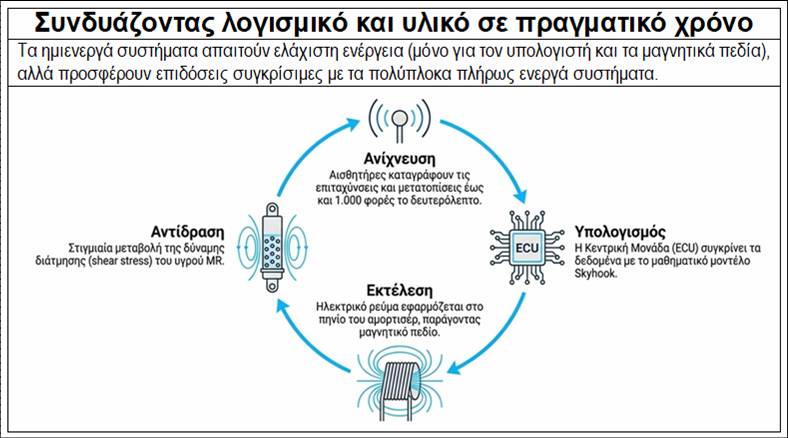

Βήματα λογικής ελέγχου Skyhook

1. Καταγραφή & υπολογισμός ταχυτήτων: Οι αισθητήρες καταγράφουν τη σχετική ταχύτητα συμπίεσης/έκτασης του αποσβεστήρα (V_su) και την απόλυτη κατακόρυφη ταχύτητα του αμαξώματος (x’_s).
2. Αξιολόγηση συνθήκης συνέργειας: Εξετάζεται το πρόσημο του γινομένου x’_s ·V_su.
3. Εφαρμογή μέγιστης απόσβεσης (x’_s· Vs_u> 0):
   1. Εάν το αμάξωμα κινείται προς τα πάνω (x’_s > 0) και ο αποσβεστήρας εκτείνεται (V_su > 0), επιβάλλεται η μέγιστη τιμή απόσβεσης για να συγκρατηθεί το αμάξωμα προς τα κάτω.
   1. Εάν το αμάξωμα κινείται προς τα κάτω (x’_s < 0) και ο αποσβεστήρας συμπιέζεται (V_su < 0), επιβάλλεται μέγιστη απόσβεση για να συγκρατηθεί το αμάξωμα προς τα πάνω.
4. Εφαρμογή έλάχιστης απόσβεσης (x’_s · V_su £ 0 ): Η φυσική τάση του αποσβεστήρα σε αυτή τη φάση θα ενίσχυε την ταλάντωση του αμαξώματος, οπότε η δύναμη απόσβεσης ελαχιστοποιείται (F_sa = 0).

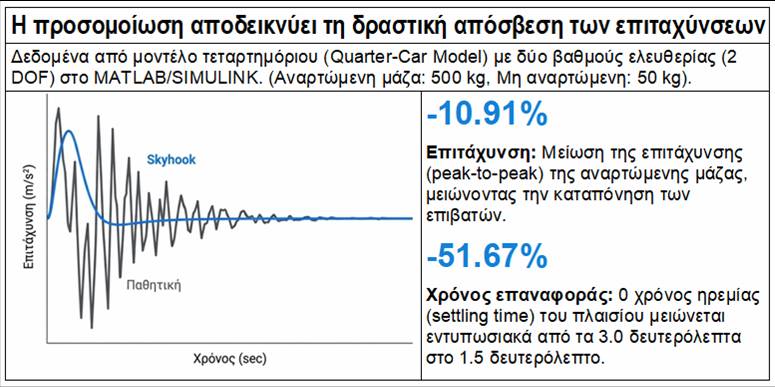

Ποσοτικά ευρήματα προσομοίωσης MATLAB/SIMULINK (Unune & Pawar, 2011)

Σε προσομοίωση μοντέλου quarter-car 2 DOF (m_s = 500 kg, m_u = 50 kg, k_s = 96000 N/m, k_t = 270000 N/m, c_s = 3500 Ns/m, c_t = 300 Ns/m) με βηματική διεγερτική είσοδο 0.05 m στο t = 0 s, συγκρίθηκαν η παθητική και η ημι-ενεργητική ανάρτηση Skyhook:

Προηγμένος αποζευγμένος έλεγχος Skyhook (Decoupling Skyhook – DSKY)

Ο παραδοσιακός έλεγχος Skyhook (TSKY) βασίζεται σε ανεξάρτητους ελεγκτές ανά τροχό (quarter-car approach). Η προσέγγιση αυτή αποτυγχάνει στον αποτελεσματικό έλεγχο της στάσης του αμαξώματος (body attitude control), διότι αγνοεί τις συζευγμένες δυναμικές κινήσεις προνευσμού (pitch, θ) και διατοιχισμού (roll, φ) γύρω από το κέντρο βάρους (C.G.) του οχήματος, όπου κάθονται οι επιβάτες (Yao et al.).

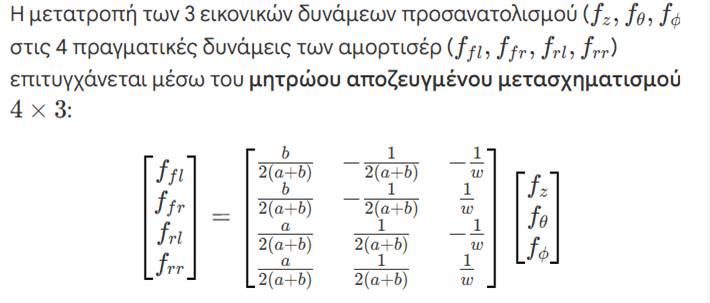

Για την επίλυση του προβλήματος, η τεχνική Decoupling Skyhook (DSKY) ελέγχει απευθείας τους 3 βαθμούς ελευθερίας του αμαξώματος στο C.G.:

• Κατακόρυφη μετατόπιση (Heave, z)
• Προνευσμός / βύθιση (Pitch, θ)
• Διατοιχισμός / κλίση (Roll, φ)

όπου a, b οι αποστάσεις του C.G. από τον εμπρόσθιο και οπίσθιο άξονα αντίστοιχα, και w το μετατρόχιο (track width).

Βελτιστοποίηση υλικού (Hardware Efficiency): Ενώ το παραδοσιακό σύστημα TSKY απαιτεί 8 αισθητήρες (4 αισθητήρες επιτάχυνσης + 4 αισθητήρες σχετικής μετατόπισης στους τροχούς), η αρχιτεκτονική DSKY απαιτεί μόλις 7 αισθητήρες (3 αισθητήρες επιτάχυνσης στο C.G. για z, θ, φ και 4 αισθητήρες σχετικής μετατόπισης στις αναρτήσεις), μειώνοντας την πολυπλοκότητα του υλικού.

Τα ημι-ενεργητικά συστήματα προσφέρουν εντυπωσιακή βελτίωση με ελάχιστη κατανάλωση ενέργειας. Ωστόσο, για την πλήρη εξάλειψη των δυναμικών κλίσεων σε ακραίους ελιγμούς απαιτούνται πλήρως ενεργητικά συστήματα.

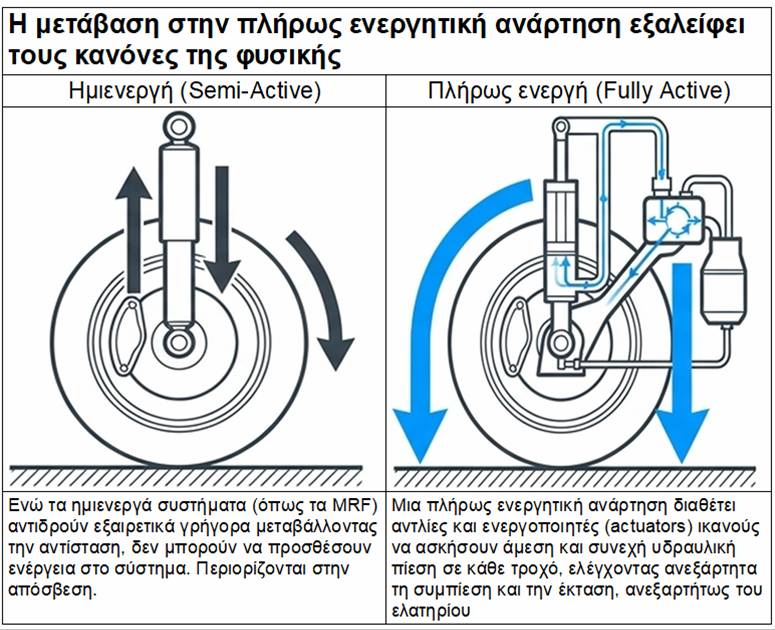

4.   Πλήρως ενεργητικά συστήματα ανάρτησης (Fully Active Suspension – e.g., ABC)

Στα πλήρως ενεργητικά συστήματα, οι παραδοσιακοί παθητικοί μηχανισμοί ενισχύονται ή αντικαθίστανται από ενεργούς ενεργοποιητές δυνάμεων (force actuators). Αντιπροσωπευτικό παράδειγμα αποτελεί το σύστημα Active Body Control (ABC) της Mercedes-Benz (CL-Class), το οποίο ενσωματώνει υδραυλικούς κυλίνδρους υψηλής πίεσης (έως 200 bar) στα γόνατα της ανάρτησης.

Το σύστημα επεξεργάζεται σήματα από αισθητήρες επιτάχυνσης και πίεσης σε κλάσματα του δευτερολέπτου. Μέσω υδραυλικών σερβοβαλβίδων, διοχετεύει λάδι στους κυλίνδρους, παράγοντας ενεργές δυνάμεις που εξουδετερώνουν ακαριαία τις τάσεις παραμόρφωσης του αμαξώματος.

Τεχνικά πλεονεκτήματα & περιορισμοί

• Πλεονεκτήματαδυναμικούελέγχου:

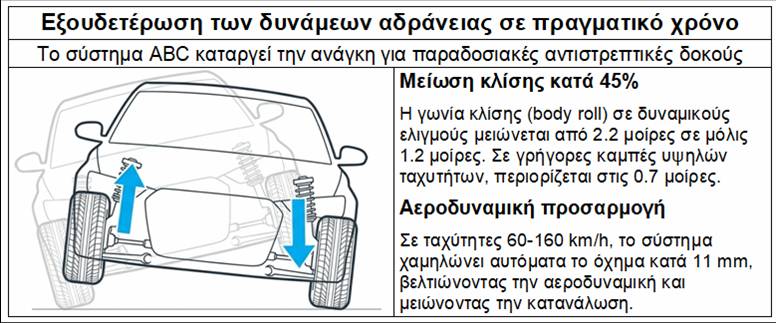

  • Εξάλειψη κλίσεων στις στροφές: Δραστική μείωση της γωνίας διατοιχισμού (roll angle) κατά >45% (από 2.2° σε 1.2°, ή έως 0.7°σε συνθήκες υψηλής πλευρικής επιτάχυνσης).
  • Έλεγχος διαμήκων κινήσεων: Πλήρης εξάλειψη της βύθισης του εμπρόσθιου μέρους (dive/pitch) στο φρενάρισμα και της ανύψωσης (squat) στην επιτάχυνση.
  • Αεροδυναμική προσαρμογή: Αυτόματο χαμήλωμα του αμαξώματος κατά 10 mm σε ταχύτητες άνω των 60 km/h για τη μείωση της αεροδυναμικής οπισθέλκουσας (C_d = 0.27).
• Περιορισμοί & μειονεκτήματα:
  • Απαίτηση εξωτερικής ισχύος: Απαιτείται συνεχής παροχή ισχύος από τον κινητήρα για τη λειτουργία της υδραυλικής αντλίας υψηλής πίεσης.
  • Αυξημένο βάρος & πολυπλοκότητα: Προσθήκη υδραυλικών αντλιών, γραμμών πίεσης, σερβοβαλβίδων και πληθώρας αισθητήρων.
  • Υψηλό κόστος: Σημαντικά αυξημένο κόστος κατασκευής, αγοράς και συντήρησης.

Η συνολική εικόνα αυτών των τριών τεχνολογικών βαθμίδων επιτρέπει τη συγκριτική τους αξιολόγηση.

5.   Σύγκριση τενολογιών ανάρτησης

Η εξέλιξη των συστημάτων ανάρτησης συμπυκνώνει τη μηχανική μετάβαση από τους στατικούς συμβιβασμούς στην προσαρμοστική απόσβεση και, τελικά, στον απόλυτο έλεγχο δυνάμεων.

Συγκριτικός πίνακας τεχνολογιών ανάρτησης

Επισημάνσεις

1. Ο χρυσός κανόνας του παθητικού συμβιβασμού: Στα παθητικά συστήματα η άνεση και η σταθερότητα είναι μεγέθη αντίστροφα. Η μαλακή απόσβεση απομονώνει τους κραδασμούς αλλά αποσταθεροποιεί το όχημα, ενώ η σκληρή απόσβεση εξασφαλίζει κράτημα υποβαθμίζοντας την άνεση.
2. Η μαθηματική ευφυΐα του Skyhook & DSKY: Τα ημι-ενεργητικά συστήματα αποδεικνύουν πώς η θεωρία ελέγχου μπορεί να ξεπεράσει φυσικούς περιορισμούς. Μεταβάλλοντας την απόσβεση μόνο όταν η σχετική και η απόλυτη ταχύτητα συντρέχουν ευνοϊκά, το Skyhook προσφέρει κορυφαία άνεση με ελάχιστη κατανάλωση ενέργειας, ενώ το DSKY βελτιστοποιεί τη στάση του αμαξώματος στο C.G. χρησιμοποιώντας μόλις 7 αισθητήρες.
3. Η ισχύς του πλήρους ενεργού ελέγχου: Τα ενεργητικά συστήματα (όπως το ABC) καταργούν πλήρως τον μηχανικό συμβιβασμό εισάγοντας εξωτερική ισχύ. Παράγουν δυναμικές δυνάμεις που διατηρούν το αμάξωμα απόλυτα οριζόντιο σε κάθε ελιγμό, αποτελώντας την αιχμή του δόρατος της αυτοκινητικής τεχνολογίας με τίμημα το κόστος και την πολυπλοκότητα.

Τεχνική αξιολόγηση συστημάτων ανάρτησης οχημάτων

1.   Αρχιτεκτονική των συστημάτων ανάρτησης

Στη σύγχρονη δυναμική οχημάτων, ο σχεδιασμός του συστήματος ανάρτησης αποτελεί μία από τις πιο κρίσιμες προκλήσεις μηχανικής, καθώς καλείται να εξισορροπήσει δύο εγγενώς ανταγωνιστικούς στόχους: τη μεγιστοποίηση της άνεσης των επιβατών (ride comfort) μέσω της απομόνωσης των κατακόρυφων ταλαντώσεων και τη διατήρηση της οδικής συμπεριφοράς και σταθερότητας (road holding) μέσω της συνεχούς και ομαλής επαφής των ελαστικών με το οδόστρωμα. Η επίτευξη μιας βέλτιστης ισορροπίας μεταξύ αυτών των απαιτήσεων καθορίζει τόσο την ενεργητική ασφάλεια όσο και την οδηγική αίσθηση του οχήματος.

Το σύστημα ανάρτησης επιτελεί τρεις θεμελιώδεις ρόλους στη δυναμική του οχήματος:

1. Υποστήριξη βάρους: Τη στατική και δυναμική υποστήριξη του βάρους του αμαξώματος (αναρτώμενη μάζα).
2. Απομόνωση διαταραχών: Την απομόνωση του αμαξώματος και των επιβατών από τις κατακόρυφες ατέλειες, τις ανωμαλίες και τις υψομετρικές διαταραχές του οδοστρώματος.
3. Διατήρηση πρόσφυσης: Τη διατήρηση της δυναμικής δύναμης πρόσφυσης μεταξύ πέλματος ελαστικού και οδοστρώματος, αποτρέποντας τις ανεπιθύμητες αυξομειώσεις του κατακόρυφου φορτίου του τροχού (μη αναρτώμενη μάζα).

Στις παραδοσιακές παθητικές αναρτήσεις, η επίτευξη αυτών των στόχων υπόκειται σε έναν δομικό συμβιβασμό. Μια χαμηλή τιμή συντελεστή απόσβεσης προσφέρει εξαιρετική απομόνωση της αναρτώμενης μάζας από τις υψηλές συχνότητες του οδοστρώματος εξασφαλίζοντας υψηλή άνεση, αλλά με τίμημα τις μεγάλες μετατοπίσεις του ελαστικού, την εμφάνιση συντονισμού της μη αναρτώμενης μάζας και την απώλεια σταθερότητας. Αντίθετα, μια υψηλή τιμή απόσβεσης περιορίζει τις μετατοπίσεις του ελαστικού και βελτιώνει την οδική συμπεριφορά, αλλά μεταφέρει τις οδικές διαταραχές υψηλής συχνότητας απευθείας στο αμάξωμα, υποβαθμίζοντας δραματικά την άνεση των επιβατών.

Η ανάγκη υπερπήδησης αυτού του συμβιβασμού οδήγησε στην εξέλιξη μεταβλητών αρχιτεκτονικών ανάρτησης, οι οποίες ταξινομούνται με βάση τη διαχείριση και την εισαγωγή ενέργειας στο σύστημα:

Οι δομικοί αυτοί περιορισμοί καθιστούν απαραίτητη τη μαθηματική μοντελοποίηση της δυναμικής συμπεριφοράς του οχήματος, προκειμένου να αναλυθούν και να συγκριθούν αντικειμενικά οι διαφορετικές αρχιτεκτονικές ελέγχου.

2.   Μαθηματική μοντελοποίηση Quarter-Car και νόμος ελέγχου Skyhook

Για τη μελέτη της κατακόρυφης δυναμικής συμπεριφοράς και την αξιολόγηση των συστημάτων ανάρτησης, το μοντέλο τετάρτου οχήματος με δύο βαθμούς ελευθερίας (2-DOF Quarter-Car Model) αποτελεί το θεμελιώδες εργαλείο αναλυτικής προσομοίωσης. Το μοντέλο αυτό εκπροσωπεί το ένα από τα τέσσερα άκρα του οχήματος και αποτυπώνει πιστά τη δυναμική αλληλεπίδραση μεταξύ της αναρτώμενης μάζας (αμάξωμα), της μη αναρτώμενης μάζας (τροχός/σύστημα πέδησης) και της διεγείρουσας επιφάνειας του οδοστρώματος.

Οι φυσικές παράμετροι του συστήματος 2-DOF Quarter-Car που χρησιμοποιούνται στην παρούσα τεχνική αξιολόγηση ορίζονται στον ακόλουθο πίνακα:

Εφαρμόζοντας τον δεύτερο νόμο του Νεύτωνα για τις δύο μάζες του συστήματος, προκύπτουν οι συνδεδεμένες διαφορικές εξισώσεις κίνησης στον κατακόρυφο άξονα:

1. Εξίσωση κίνησης αναρτώμενης μάζας (m_s): m_s * x_s” – c_s * (x_s‘ – x_u‘) – k_s * (x_s – x_u) = 0
2. Εξίσωση κίνησης μη αναρτώμενης μάζας (m_u): m_u * x_u” + c_s * (x_s‘ – x_u‘) + k_s * (x_s  x_u) – c_t * (x_u‘ – x_r‘) – k_t * (x_u – x_r) = 0

Όπου:

• x_s, x_s‘, x_s”: Μετατόπιση, ταχύτητα και επιτάχυνση αναρτώμενης μάζας.
• x_u, x_u‘, x_u”: Μετατόπιση, ταχύτητα και επιτάχυνση μη αναρτώμενης μάζας.
• x_r, x_r‘: Μετατόπιση και ταχύτητα διέγερσης οδοστρώματος.

Η στρατηγική ελέγχου Skyhook (Karnopp et al.) και φυσικοί περιορισμοί παθητικότητας

Ο νόμος ελέγχου Skyhook, που εισήχθη από τους Karnopp et al. το 1974, αποτελεί την ευρύτερα χρησιμοποιούμενη στρατηγική για ημι-ενεργά συστήματα. Η φυσική ιδέα βασίζεται στην εξομοίωση ενός εικονικού αποσβεστήρα τοποθετημένου ανάμεσα στην αναρτώμενη μάζα του αμαξώματος και σε ένα σταθερό αδρανειακό σημείο αναφοράς στον “ουρανό” (sky).

Για την εφαρμογή του αλγορίθμου, ορίζεται αρχικά η σχετική ταχύτητα συμπίεσης/έκτασης της ανάρτησης: V_su = x_s‘ – x_u‘

Στη θεωρητική της διατύπωση, η επιθυμητή μεταβλητή δύναμη απόσβεσης F_sa υπολογίζεται σύμφωνα με την ακόλουθη λογική:

• F_sa = C_sky * x_s‘, εάν x_s‘ * V_su > 0
• F_sa = 0, εάν x_s’ * V_su < 0

Όπου C_sky είναι το κέρδος ελέγχου Skyhook (Skyhook gain).

Φυσική Ερμηνεία και Περιορισμός Παθητικότητας (Passivity Constraint): Όταν το γινόμενο της απόλυτης ταχύτητας του αμαξώματος (x_s‘) και της σχετικής ταχύτητας της ανάρτησης (V_su) είναι θετικό (x_s‘ * V_su > 0), το αμάξωμα και ο τροχός κινούνται με τρόπο που επιτρέπει στο αμορτισέρ να εφαρμόσει δύναμη που αντιτίθεται στην απόλυτη κίνηση του αμαξώματος. Σε αυτή την περίπτωση, επιβάλλεται η μέγιστη δυνατή απόσβεση.

Αντίθετα, όταν x_s‘ * V_su < 0, οποιαδήποτε δύναμη απόσβεσης από το πραγματικό αμορτισέρ θα επιτάχυνε την κίνηση του αμαξώματος αυξάνοντας τις ταλαντώσεις, οπότε απαιτείται μηδενική δύναμη.

Στο φυσικό κόσμο, ωστόσο, ένας ημι-ενεργός αποσβεστήρας δεν μπορεί ούτε να παράγει ενεργή δύναμη (καθώς δεν εισάγει ενέργεια) ούτε να επιτύχει απολύτως μηδενική απόσβεση. Η πραγματική δύναμη του αποσβεστήρα διέπεται από τον φυσικό περιορισμό παθητικότητας: F_damper = c(t) * V_su, με c_min £ c(t) £ c_max

Όπου c_min και c_max είναι τα φυσικά κατασκευαστικά όρια ελάχιστης και μέγιστης απόσβεσης της βαλβίδας του αμορτισέρ. Συνεπώς, όταν x_s‘ * V_su < 0, η παρεχόμενη δύναμη περιορίζεται στη φυσική ελάχιστη τιμή c_min * V_su, διατηρώντας το σύστημα αυστηρά εντός των ορίων παθητικής ευσταθείας.

Η μαθηματική αυτή θεμελίωση προσφέρει το απαραίτητο υπόβαθρο για την ανάλυση των ποσοτικών αποτελεσμάτων που προέκυψαν από τις προσομοιώσεις σε περιβάλλον MATLAB/SIMULINK.

3.   Ποσοτική αξιολόγηση αποτελεσμάτων προσομοίωσης (Quarter-Car Simulation)

Για την ποσοτική αξιολόγηση της απόδοσης της Ημι-ενεργού ανάρτησης Skyhook έναντι της συμβατικής Παθητικής ανάρτησης, πραγματοποιήθηκε αριθμητική προσομοίωση του μοντέλου Quarter-Car στο λογισμικό MATLAB/SIMULINK. Η διέγερση του συστήματος πραγματοποιήθηκε με εφαρμογή βηματικής εισαγωγής (step input) ύψους 0.05 m τη χρονική στιγμή t = 0 s.

Η αξιολόγηση της άνεσης των επιβατών και της ταχύτητας απόσβεσης των ταλαντώσεων βασίζεται στους δείκτες αιχμής επιτάχυνσης, μετατόπισης αμαξώματος και χρόνου αποκατάστασης. Τα ακριβή αριθμητικά ευρήματα της μελέτης συνοψίζονται στον ακόλουθο πίνακα:

Αναλυτική αξιολόγηση, ερμηνεία ευρημάτων και φυσική μηχανική

• Δραστική μείωση χρόνου αποκατάστασης (-51.67%): Το σημαντικότερο εύρημα της προσομοίωσης είναι ο υποδιπλασιασμός του χρόνου που απαιτείται για την πλήρη απόσβεση των ταλαντώσεων του αμαξώματος (από 3.0 s σε 1.5 s). Αυτή η ταχύτατη αποκατάσταση εξαλείφει τις παρατεταμένες πλεύσεις του αμαξώματος μετά από μια οδική ανωμαλία, αποτρέποντας τη ναυτία των επιβατών (motion sickness).
• Μείωση Peak-to-Peak επιτάχυνσης (-10.91%) & αιχμής επιτάχυνσης (-22.24%): Η ελάττωση της αιχμής επιτάχυνσης από 17.67 m/s² σε 13.74 m/s² και της συνολικής διακύμανσης από 22.77 m/s² σε 20.29 m/s² συνεπάγεται άμεση μείωση των στιγμιαίων αδρανειακών δυνάμεων που ασκούνται στον κορμό των επιβατών, αναβαθμίζοντας αισθητά την κατακόρυφη άνεση (ride comfort).
• Αιτιολόγηση περιορισμένης μείωσης μετατόπισης αμαξώματος (-4.81% έναντι -51.67%): Παρατηρείται ότι ενώ ο χρόνος αποσβέσεως βελτιώνεται κατά 51.67% και η επιτάχυνση κατά 22.24%, η αιχμή της μετατόπισης του αμαξώματος σημειώνει οριακή μόνο μείωση κατά 4.76% / 4.81% (από 0.084 m σε 0.080 m). Η φυσική ερμηνεία αυτού του φαινομένου έγκειται στο γεγονός ότι ο αλγόριθμος ημι-ενεργού ελέγχου Skyhook μεταβάλλει αποκλειστικά το ρυθμό εκτόνωσης της κινητικής ενέργειας μέσω του μεταβλητού συντελεστή απόσβεσης c_s(t). Αντίθετα, η μέγιστη μετατόπιση αιχμής κατά την επιβολή μιας βηματικής διέγερσης (step input) καθορίζεται πρωτίστως από τη στατική ακαμψία του κύριου ελατηρίου k_s. Καθώς η σκληρότητα του ελατηρίου k_s παραμένει ακέραιη και αμετάβλητη στο ημι-ενεργό σύστημα (96000 N/m), η αρχική κατακόρυφη υποχώρηση του αμαξώματος περιορίζεται από τη στατική διαμόρφωση του ελατηρίου, επιβεβαιώνοντας ότι η ημι-ενεργή ανάρτηση διαχειρίζεται εξαιρετικά τις δυναμικές δυνάμεις απόσβεσης αλλά δεν δύναται να τροποποιήσει τη στατική ακαμψία του αμαξώματος.

Τα αποτελέσματα του μοντέλου quarter-car αποδεικνύουν την καθαρή υπεροχή της ημι-ενεργού προσέγγισης, εγείροντας παράλληλα το ερώτημα της σύγκρισής της με τα πλήρως ενεργά συστήματα που εφαρμόζονται στη βιομηχανία.

4.   Συγκριτική τεχνική σνάλυση: Παθητική έναντι ημι-ενεργής (Skyhook) έναντι πλήρως ενεργής ανάρτησης (ABC)

Η τεχνολογική εξέλιξη των συστημάτων ανάρτησης εκτείνεται από τους απλούς μηχανικούς αποσβεστήρες έως τα πολύπλοκα υδραυλικά συστήματα υψηλής πίεσης.

Μηχανισμοί μεταβολής απόσβεσης και μηχανοτρονικά χαρακτηριστικά ημι-ενεργών αναρτήσεων

Η προσαρμογή της δύναμης απόσβεσης στις ημι-ενεργές αναρτήσεις επιτυγχάνεται με δύο κύριους τεχνολογικούς μηχανισμούς:

1. Ηλεκτρομηχανική ρύθμιση βαλβίδας: Μεταβολή της διατομής της οπής διέλευσης του υδραυλικού υγρού (orifice area adjustment) μέσω αναλογικών ή παλμικά ευρετορυθμιζόμενων (PWM) ηλεκτροβαλβίδων.
2. Έξυπνα ρεολογικά υγρά (SmartFluids):
   1. Ηλεκτρορεολογικά υγρά (ER Fluids): Μείγματα διηλεκτρικού λαδιού βάσης και λεπτών ημιαγώγιμων σωματιδίων.
   1. Μαγνητορεολογικά υγρά (MR Fluids): Αιώρημα μικροσκοπικών μαγνητιζόμενων σωματιδίων σιδήρου σε λάδι φορέα (όπως σιλικονούχο λάδι).

Υπό την επίδραση ηλεκτρικού πεδίου E ή μαγνητικού πεδίου B αντίστοιχα, τα πολωμένα σωματίδια ευθυγραμμίζονται ακαριαία σχηματίζοντας αλυσίδες παράλληλες προς τις δυναμικές γραμμές. Αυτό προκαλεί μεταβολή της τάσης διαρροής (yield stress τ_y) του υγρού, επιτυγχάνοντας ακαριαία (χρόνος απόκρισης t_res ~ 10 ms), συνεχή και πλήρως αναστρέψιμη μεταβολή του φαινόμενου ιξώδους και της αντίστασης ροής.

Αρχιτεκτονική και μηχανική λειτουργία πλήρως ενεργού ανάρτησης (ABC)

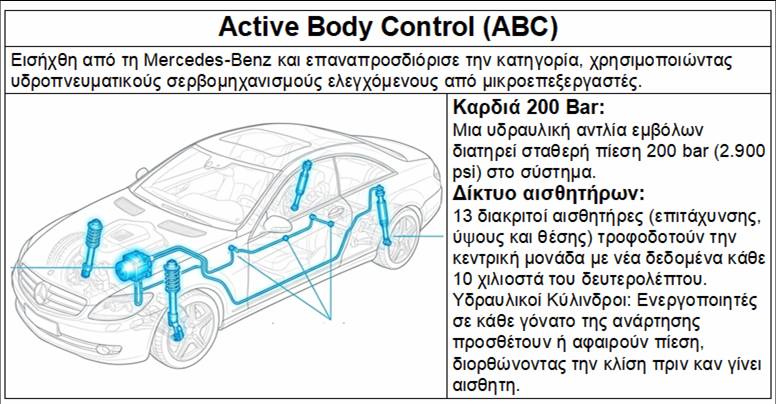

Τα πλήρως ενεργά συστήματα, όπως το Active Body Control (ABC) της Mercedes-Benz (μοντέλα CL-Class / CL 500 / CL 600), καταργούν τους παθητικούς συμβιβασμούς μέσω ενός υδραυλικού κυκλώματος υψηλής πίεσης (έως 200 bar).

• Μηχανισμός δράσης υδραυλικού ενεργοποιητή Plunger: Σε αντίθεση με τα συμβατικά συστήματα, ένας υδραυλικός κύλινδρος plunger τοποθετείται σε σειρά (in series) με το ελικοειδές χαλύβδινο ελατήριο σε κάθε γόνατο ανάρτησης. Μέσω ηλεκτροϋδραυλικών σερβοβαλβίδων υψηλής ταχύτητας, ο κύλινδρος plunger μετατοπίζει σε πραγματικό χρόνο τη βάση εδράσεως του ελατηρίου (spring base displacement x₀). Με αυτόν τον τρόπο, ασκείται ελεγχόμενη κατακόρυφη δύναμη που εξουδετερώνει τις τάσεις παραμόρφωσης του ελατηρίου, εξαλείφοντας πλήρως τις ταλαντώσεις του αμαξώματος.
• Διαχωρισμός εύρους συχνότητας λειτουργίας: Το ενεργό σύστημα ABC λειτουργεί σε εύρος συχνοτήτων έως 5 Hz, ελέγχοντας απόλυτα τις χαμηλόσυχνες κινήσεις του αμαξώματος όπως ο διατοιχισμός (body roll), η πρόνευση (pitch) κατά την πέδηση/επιτάχυνση και η βύθιση (dive/heave). Οι υψηλότερες συχνότητες (άνω των 5 Hz), που προέρχονται από την τραχύτητα του οδοστρώματος, αποσβένονται παθητικά από τους αερίου-λαδιού αποσβεστήρες διπλού σωλήνα, εξασφαλίζοντας ότι το αμάξωμα παραμένει ανεπηρέαστο χωρίς να σκληραίνει η ανάρτηση.
• Δυναμικός έλεγχος κλίσεων & αεροδυναμική προσαρμογή: Το σύστημα ABC μειώνει τη γωνία κλίσης του αμαξώματος (body roll) κατά άνω του 45% (από 2.2° σε 1.2°, ενώ σε στροφές υψηλής ταχύτητας περιορίζεται έως τις 0.7°). Παράλληλα, σε ταχύτητες άνω των 60 km/h, το ABC χαμηλώνει αυτόματα το αμάξωμα έως και 10 mm, μειώνοντας την αεροδυναμική αντίσταση (C_d = 0.27) και χαμηλώνοντας το κέντρο βάρους.

Συγκριτικός πίνακας τεχνολογιών ανάρτησης

Η τεχνική αυτή σύγκριση αναδεικνύει τις ουσιαστικές διαφορές μεταξύ των αρχιτεκτονικών, θέτοντας τις βάσεις για τη διαμόρφωση ενός σαφούς πλαισίου σχεδιαστικών αποφάσεων.

5.   Συμπεράσματα και πλαίσιο λήψης αποφάσεων σχεδιασμού

Η επιλογή της κατάλληλης αρχιτεκτονικής ανάρτησης αποτελεί μια στρατηγική απόφαση μηχανικής που εξαρτάται άμεσα από την κατηγορία του οχήματος, το διαθέσιμο προϋπολογισμό, την κατανάλωση ενέργειας και τους επιχειρησιακούς στόχους δυναμικής συμπεριφοράς.

Κύρια συμπεράσματα αξιολόγησης:

1. Η ημι-ενεργή ανάρτηση ελέγχου Skyhook αντιπροσωπεύει τη χρυσή τομή στη σύγχρονη αυτοκινητοβιομηχανία. Επιτυγχάνει δραστική βελτίωση της άνεσης με μείωση του χρόνου αποσβέσεως κατά 51.67% (από 3.0 s σε 1.5 s) και ελάττωση της επιτάχυνσης αμαξώματος κατά 10.91%, απαιτώντας ελάχιστη ηλεκτρική ισχύ και διατηρώντας υψηλή αξιοπιστία (fail-safe παθητική λειτουργία).
2. Η πλήρως ενεργή ανάρτηση (Active Body Control – ABC) προσφέρει την απόλυτη επίδοση στη δυναμική συμπεριφορά, εξαλείφοντας τις κλίσεις αμαξώματος κατά άνω του 45%, αλλά με σημαντικό τίμημα σε πολυπλοκότητα, αυξημένο βάρος, υψηλή κατανάλωση ισχύος και αυξημένο κόστος.

Πλαίσιο λήψης αποφάσεων σχεδιασμού (Design Decision Framework):

• Οχήματα ευρείας παραγωγής & επιβατικά (Mass-MarketPassengerVehicles):
  • Σύσταση: Επιλογή ημι-ενεργού ανάρτησης (Skyhook) με χρήση ηλεκτροβαλβίδων ή μαγνητορηολογικών υγρών (MR fluids).
  • Αιτιολογία: Προσφέρει τη βέλτιστη σχέση κόστους/απόδοσης (cost-to-performance ratio), σημαντική αναβάθμιση της άνεσης χωρίς απαίτηση ισχυρού ηλεκτρικού κυκλώματος και πλήρη παθητική ασφάλεια σε περίπτωση βλάβης.
• Luxury / High-End & Premiumκατηγορίες (π.χ. Mercedes CL-Class / CL 500 / CL 600):
  • Σύσταση: Επιλογή πλήρως ενεργού ανάρτησης (Active Body Control – ABC).
  • Αιτιολογία: Στις κατηγορίες αυτές, η απόλυτη εξάλειψη των διατοιχισμών και της πρόνευσης, σε συνδυασμό με την αυτόματη αεροδυναμική προσαρμογή ύψους, δικαιολογεί το επιπλέον κόστος, το βάρος και την κατανάλωση ενέργειας, εκπληρώνοντας τις υψηλές προσδοκίες των αγοραστών για ασύγκριτη άνεση και σταθερότητα.

Στρατηγικές συστάσεις σχεδιασμού:

• Υιοθέτηση αλγορίθμων αποζευγμένου ελέγχου (Decoupled Skyhook Control): Στην εφαρμογή πλήρους οχήματος (Full-Vehicle Model), ο ανεξάρτητος έλεγχος Skyhook σε κάθε άκρο αγνοεί τις συζευγμένες κινήσεις διατοιχισμού (roll) και πρόνευσης (pitch), καθώς και τις επιταχύνσεις που εκδηλώνονται στο κέντρο βάρους (CG) όπου κάθονται οι επιβάτες. Συνιστάται η υιοθέτηση της αρχιτεκτονικής Decoupled Skyhook (Yao et al.), όπου τρεις ανεξάρτητοι ελεγκτές υπολογίζουν τις απαιτούμενες εικονικές δυνάμεις για τη βύθιση (heave force f_z), την πρόνευση (pitch moment f_theta) και το διατοιχισμό (roll moment f_φ) στο κέντρο βάρους. Η μετατροπική απεικόνιση (input decoupling transformation) των τριών αυτών δυνάμεων στις τέσσερις επιθυμητές δυνάμεις απόσβεσης των άκρων (f_fl, f_fr, f_rl, f_rr) πραγματοποιείται μέσω του κάτωθι μητρώου ψευδο-αντίστροφου μετασχηματισμού:

f_φ = 0.25 * f_z – (1 / (2 * (a + b))) * f_θ + (1 / (2 * w)) * f_φ

f_φ = 0.25 * f_z – (1 / (2 * (a + b))) * f_θ – (1 / (2 * w)) * f_φi

f_φ = 0.25 * f_z + (1 / (2 * (a + b))) * f_θ + (1 / (2 * w)) * f_φ

f_φ = 0.25 * f_z + (1 / (2 * (a + b))) * f_θ – (1 / (2 * w)) * f_φ

Όπου a, b είναι οι αποστάσεις του κέντρου βάρους από τον μπροστινό και πίσω άξονα αντίστοιχα, και w είναι το μετατρόχιο. Η μεθοδολογία αυτή απαιτεί τοπολογία 7 αισθητήρων (3 αισθητηρίων επιτάχυνσης αμαξώματος στο CG για τους βαθμούς z, θ, φ και 4 αισθητήρων γραμμικής μετατόπισης/stroke στις τέσσερις αναρτήσεις).

• Υπολογιστική βελτιστοποίηση & συν-προσομοίωση (Co-Simulation): Πριν από την οριστικοποίηση του υλικού (hardware), επιβάλλεται η εκτέλεση συν-προσομοίωσης μεταξύ λογισμικών δυναμικής οχημάτων (π.χ. CarSim / MSC Adams) και λογισμικών ελέγχου (MATLAB/Simulink) για τη βελτιστοποίηση των κερδών C_z, C_θ, C_φ και τον ακριβή συνυπολογισμό των υστερήσεων των βαλβίδων (delay ~10 ms).

Η συνεχή εξέλιξη των προηγμένων αλγορίθμων ελέγχου και των έξυπνων υλικών υπόσχεται να διευρύνει ακόμα περισσότερο τα όρια της δυναμικής συμπεριφοράς των οχημάτων, καθιστώντας την ημι-ενεργή και ενεργή τεχνολογία τον κεντρικό πυλώνα της μελλοντικής αυτοκίνησης.
