Παρουσίαση μιας επαναστατικής κατηγορίας συνθετικών υλικών που ανατρέπουν την παραδοσιακή αντίληψη των πολυμερών ως αποκλειστικών μονωτών

Αυτά τα υλικά αποτελούν μια επαναστατική κατηγορία πολυμερών που συνδυάζουν τις ιδιότητες των πλαστικών (ελαφριά, εύκαμπτα) με την ικανότητα να άγουν τον ηλεκτρισμό, ανοίγοντας νέους ορίζοντες σε τομείς όπως η βιοϊατρική και η ηλεκτρονική ένδυση.

Τι είναι και πώς λειτουργούν

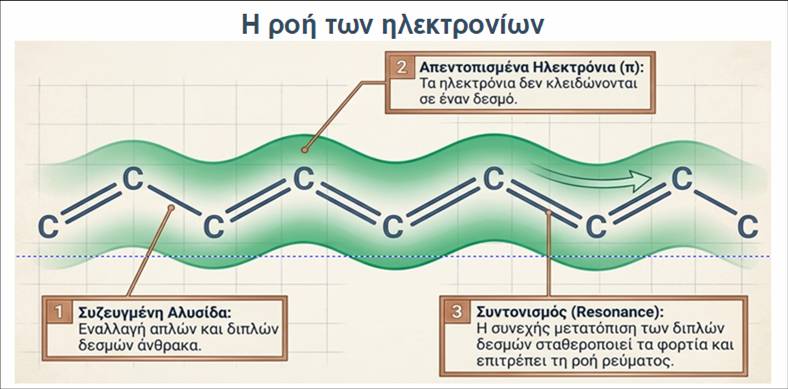

Αγώγιμα πολυμερή έναντι συμβατικών πλαστικών: Σε αντίθεση με τα κοινά πλαστικά που είναι μονωτές, τα αγώγιμα πλαστικά (επιστημονικά γνωστά ως συζευγμένα πολυμερή) είναι ημιαγωγοί. Αυτό σημαίνει ότι μπορούν να μεταφέρουν ηλεκτρικό φορτίο, μια ιδιότητα που επιτυγχάνεται χάρη στη μοριακή τους δομή, η οποία περιλαμβάνει μια αλυσίδα με εναλλασσόμενους διπλούς και απλούς δεσμούς (σύστημα συζυγίας π-ηλεκτρονίων).

Κύρια πλεονεκτήματα: Σε σύγκριση με τα παραδοσιακά μέταλλα, τα αγώγιμα πλαστικά προσφέρουν σημαντικά πλεονεκτήματα:

• Ευκαμψία και ελαφρότητα: Μπορούν να είναι μαλακά και εύκαμπτα, επιτρέποντας την εφαρμογή τους σε καμπύλες επιφάνειες, ρούχα, ακόμα και στο ανθρώπινο σώμα.
• Βιοσυμβατότητα: Είναι συμβατά με υγρά όπως ο ιδρώτας και το αίμα, γεγονός που τα καθιστά ιδανικά για βιοϊατρικές εφαρμογές κοντά ή μέσα στο σώμα.

Ένα από τα πιο πολλά υποσχόμενα και μελετημένα υλικά αυτής της κατηγορίας είναι το PEDOT:PSS, το οποίο χρησιμοποιείται ήδη σε εύκαμπτες οθόνες και ρομποτική. Πρόσφατες έρευνες έδειξαν ότι με την προσθήκη αλάτων και νερού, το υλικό αυτό αναπτύσσει μικροσκοπικές, ινώδεις δομές που ενισχύουν σημαντικά την αγωγιμότητά του, ενώ παραμένει εξαιρετικά ελαστικό, ένας κρίσιμος συνδυασμός ιδιοτήτων για μελλοντικές βιοηλεκτρονικές συσκευές.

Εφαρμογές

Ο συνδυασμός μοναδικών ιδιοτήτων επιτρέπει μια συναρπαστική γκάμα εφαρμογών:

• Βιοϊατρική &υγεία:
  • “Έξυπνα” επιθέματα: Ηλεκτρονικά επιθέματα που εφαρμόζονται στο δέρμα μπορούν να παρακολουθούν ζωτικά σημεία, να ανιχνεύουν λοιμώξεις και να στέλνουν δεδομένα απευθείας σε ένα κινητό τηλέφωνο.
  • Αισθητήρες και εμφυτεύματα: Μπορούν να χρησιμοποιηθούν σε αισθητήρες για την παρακολούθηση παθήσεων, τη ρύθμιση χορήγησης φαρμάκων, ακόμα και σε βηματοδότες ή αισθητήρες γλυκόζης επόμενης γενιάς.

• Ηλεκτρονική &ενέργεια:

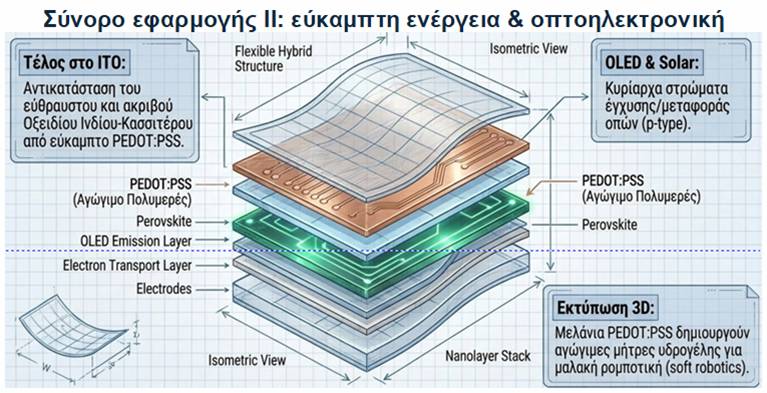

  • Εύκαμπτα ηλεκτρονικά: Χρησιμοποιούνται σε οθόνες OLED, ηλεκτρονικά υφάσματα (έξυπνα ρούχα) και ηλιακά κύτταρα .
  • Αποθήκευση ενέργειας: Αποτελούν βασικό υλικό σε υπερπυκνωτές και μπαταρίες.

Σύνθεση και εξέλιξη

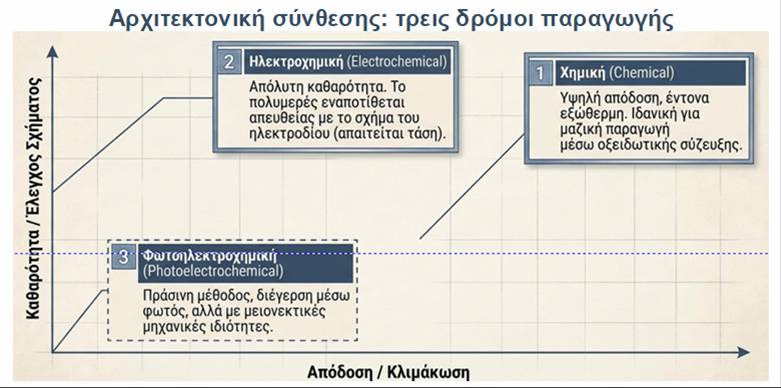

Οι μέθοδοι παραγωγής ποικίλλουν, με την ηλεκτροχημική πολυμεροποίηση να είναι δημοφιλής για εργαστηριακή έρευνα, ενώ η χημική οξείδωση προτιμάται για μεγαλύτερης κλίμακας βιομηχανική παραγωγή. Πρόσφατες καινοτομίες υπόσχονται την παραγωγή τους σε μεγαλύτερες ποσότητες, μειώνοντας το κόστος και ανοίγοντας τον δρόμο για μαζικές εφαρμογές σε βιοτεχνολογία, αποθήκευση ενέργειας και φορητά ηλεκτρονικά.

Στοιχεία για το κόστος και τα χαρακτηριστκά τους

Στοιχεία για το κόστος

Το κόστος ποικίλλει δραστικά ανάλογα με τον τύπο του υλικού, την καθαρότητα και τη μορφή (π.χ. νήμα για εκτύπωση 3D, χημική ουσία για έρευνα).

• Κόστος νημάτων για εκτύπωση 3D: Σύμφωνα με μια μελέτη αναφοράς του 2022, η τιμή για εξειδικευμένα νήματα 3D εκτύπωσης ξεκινά από περίπου €100 ανά κιλό για βασικές συνθέσεις (π.χ. με αιθάλη) και μπορεί να φτάσει έως και €2.050 ανά κιλό για πιο εξελιγμένες επιλογές (π.χ. με σωματίδια χαλκού).
• Κόστος υλικούPEDOT:PSS: Πρόκειται για ένα πολύ συνηθισμένο αγώγιμο πολυμερές σε μορφή διαλύματος ή σκόνης, που χρησιμοποιείται κυρίως σε εργαστηριακή έρευνα. Τα κόστη που βρίσκουμε είναι ενδεικτικά της κλίμακας λιανικής για μικρές ποσότητες:
  • Από έναν προμηθευτή, η τιμή για υδατικό διάλυμα PEDOT:PSS ξεκινά από $17,90 για 1g** και φτάνει τα **$431,90 για 100g.
  • Σε άλλον προμηθευτή, για αποξηραμένη, επαναδιασπειρόμενη σκόνη, η τιμή είναι ~€430 για 1g και ~€1.500 για 5g. Η μεγάλη διαφορά στην τιμή οφείλεται στη μορφή του προϊόντος και στην επεξεργασία του.
• Παράγοντες που επηρεάζουν το κόστος:
  • Ποσότητα: Το κόστος μειώνεται σημαντικά με την αγορά μεγαλύτερων ποσοτήτων. Για παράδειγμα, μια εργαστηριακή σύνθεση μπορεί να είναι ακριβή, αλλά η χημική σύνθεση σε μεγάλη κλίμακα είναι πιο οικονομική.
  • Μέθοδος παραγωγής: Η ηλεκτροχημική σύνθεση, που είναι κοινή στο εργαστήριο, συνήθως δεν είναι κατάλληλη για μαζική παραγωγή και μπορεί να ανεβάσει το κόστος . Εξελίσσονται, ωστόσο, νέες, πιο οικονομικές μέθοδοι παραγωγής.

• Σύγκριση με τον χρυσό: Σε ενδεικτικό επίπεδο, το 2025 αναφέρθηκε ότι η τιμή για 100 γραμμάρια ενός συγκεκριμένου αγώγιμου πλαστικού ήταν περίπου $100.000, δηλαδή δέκα φορές πάνω από την τιμή του χρυσού, γεγονός που τονίζει τη φύση τους ως υλικών υψηλής εξειδίκευσης.

Βασικά χαρακτηριστικά

Τα αγώγιμα πλαστικά (γνωστά και ως εγγενώς αγώγιμα πολυμερή) ξεχωρίζουν για τον μοναδικό συνδυασμό ιδιοτήτων τους:

• Ηλεκτρική αγωγιμότητα: Η κύρια ιδιότητά τους. Μπορούν να μεταφέρουν ηλεκτρικό ρεύμα, μια ιδιότητα που επιτυγχάνεται μέσω της μοριακής τους δομής. Η αγωγιμότητα μπορεί να φτάσει σε επίπεδα συγκρίσιμα με αυτά κάποιων μετάλλων . Η τιμή της ειδικής αντίστασης (η αντίστροφη της αγωγιμότητας) ποικίλλει. Για παράδειγμα, σε νήματα 3D εκτύπωσης, η ειδική αντίσταση μπορεί να είναι εξαιρετικά χαμηλή (π.χ. 0,006 Ω·cm για ένα νήμα με χαλκό), υποδεικνύοντας πολύ υψηλή αγωγιμότητα.

• Μηχανικές ιδιότητες: Συνδυάζουν τις ιδιότητες των πλαστικών, όπως η ευκαμψία και η ελαφρότητα, με την αγωγιμότητα. Αυτό τα καθιστά κατάλληλα για εύκαμπτες εφαρμογές.
• Θερμικές ιδιότητες: Η θερμοκρασία λειτουργίας τους εξαρτάται από το υλικό της μήτρας (π.χ. PLA, TPU) και συνήθως κινείται σε χαμηλά επίπεδα (π.χ. 50-55°C για PLA).
• Βιοσυμβατότητα: Πολλά από αυτά είναι συμβατά με βιολογικούς ιστούς, γεγονός που τα καθιστά ιδανικά για βιοϊατρικές εφαρμογές, όπως αισθητήρες και εμφυτεύματα .
• Οπτικές ιδιότητες: Ορισμένα, όπως το PEDOT:PSS, μπορούν να σχηματίσουν διαφανείς μεμβράνες, χρήσιμες σε οπτοηλεκτρονικές διατάξεις (π.χ. OLEDs, ηλιακά κύτταρα).

Παράγοντες που επηρεάζουν την αγωγιμότητα

Η τελική ηλεκτρική αντίσταση ενός αγώγιμου πλαστικού εξαρτάται από πολλούς παράγοντες:

• Υλικό πλήρωσης (Filler): Η προσθήκη διαφορετικών αγώγιμων υλικών (π.χ. αιθάλη, γραφένιο, νανοσωλήνες άνθρακα, σωματίδια χαλκού) σε μια πλαστική μήτρα καθορίζει σε μεγάλο βαθμό την τελική αγωγιμότητα .
• Σύσταση και επεξεργασία: Η ακριβής αναλογία των συστατικών και η μέθοδος παραγωγής (π.χ. θερμοκρασία, ταχύτητα εξώθησης) επηρεάζουν την τελική δομή και, κατά συνέπεια, την αγωγιμότητα . Για παράδειγμα, μια νέα μέθοδος παραγωγής σε θερμοκρασία δωματίου μπορεί να βελτιώσει την αγωγιμότητα του υλικού .

Η επιλογή ενός αγώγιμου πλαστικού είναι μια ισορροπία ανάμεσα στο επιθυμητό επίπεδο αγωγιμότητας, το κόστος και τις άλλες απαιτούμενες ιδιότητες (π.χ. ευκαμψία, βιοσυμβατότητα) για την εκάστοτε εφαρμογή.

Μπορούν τα υλικά αυτά να αντικαταστήσουν τα συμβατικά καλώδια;

Η σύντομη απάντηση είναι όχι, τουλάχιστον όχι γενικά και όχι ακόμα. Τα σημερινά αγώγιμα πλαστικά δεν μπορούν να αντικαταστήσουν πλήρως τα συμβατικά χάλκινα καλώδια σε όλες τις εφαρμογές, αλλά υπάρχουν συγκεκριμένοι τομείς όπου ήδη τα υποκαθιστούν με επιτυχία.

Τα βασικά εμπόδια για καθολική αντικατάσταση

Υπάρχουν τρεις κύριοι λόγοι για τους οποίους τα αγώγιμα πλαστικά δεν είναι ακόμη ο “διάδοχος” του χαλκού:

1. Αγωγιμότητα: Αυτό είναι το μεγαλύτερο εμπόδιο. Ενώ ο χαλκός έχει αγωγιμότητα πάνω από 10⁷ S/m, τα περισσότερα εμπορικά αγώγιμα πλαστικά έχουν αγωγιμότητα κάτω από 100 S/m. Αυτό τα κάνει κατάλληλα για εφαρμογές όπως προστασία από ηλεκτροστατική εκκένωση, αλλά ανεπαρκή για μεταφορά ισχύος.
2. Θερμική συμπεριφορά: Η αγωγιμότητά τους μειώνεται σημαντικά με την άνοδο της θερμοκρασίας. Για παράδειγμα, μελέτες δείχνουν ότι η αντίστασή τους μπορεί να αυξηθεί από 36% έως 66% μετά από έκθεση σε θερμοκρασία 60°C, κάτι που είναι συνηθισμένο σε ηλεκτρονικές συσκευές.
3. Κόστος: Επί του παρόντος, το κόστος είναι απαγορευτικό. Ενδεικτικά, 100 γραμμάρια ενός προηγμένου αγώγιμου πλαστικού μπορεί να κοστίζουν έως και $100.000, δηλαδή δέκα φορές πάνω από την τιμή του χρυσού.

Πού χρησιμοποιούνται ήδη εναλλακτικά

Παρά τα εμπόδια, υπάρχουν συγκεκριμένες εφαρμογές όπου τα αγώγιμα πλαστικά όχι μόνο μπορούν αλλά ήδη αντικαθιστούν τα συμβατικά καλώδια, προσφέροντας μοναδικά πλεονεκτήματα.

• Βιοϊατρικές και φορητές συσκευές (Wearables): Εδώ βρίσκεται η μεγαλύτερη υπόσχεση. Επειδή είναι οργανικά υλικά, είναι βιοσυμβατά και μπορούν να ενσωματωθούν σε ρούχα ή στο δέρμα χωρίς τον κίνδυνο διάβρωσης που έχουν τα μέταλλα. Χρησιμοποιούνται για την κατασκευή:
  • Εύκαμπτων ηλεκτροδίων: Για καταγραφή καρδιογραφήματος (ECG) απευθείας πάνω σε ύφασμα.
  • “Έξυπνων” επιθεμάτων: Που μπορούν να παρακολουθούν την υγεία και να στέλνουν δεδομένα σε κινητό τηλέφωνο.
  • Οργανικών συρμάτων (Organic Wires): Πειραματικά, έχουν δημιουργηθεί αγώγιμες γραμμές PEDOT:PSS πάνω σε συνθετικό δέρμα που μπορούν να μεταφέρουν αξιόπιστα έως και 0,3 Amps.
• Εφαρμογές μείωσης βάρους: Η TE Connectivity έχει αναπτύξει αγώγιμα πλαστικά για χύτευση με έγχυση που προσφέρουν εξοικονόμηση βάρους άνω του 50% σε σχέση με τα μέταλλα, ενώ έχουν αγωγιμότητα έως και 1% του Διεθνούς Προτύπου για τον Χαλκό (IACS). Αυτό είναι κρίσιμο στην αυτοκινητοβιομηχανία και την αεροδιαστημική.

Η κατεύθυνση της έερευνας

Η επιστημονική κοινότητα εργάζεται πάνω σε δύο βασικούς άξονες για να γεφυρώσει το χάσμα με τα μέταλλα:

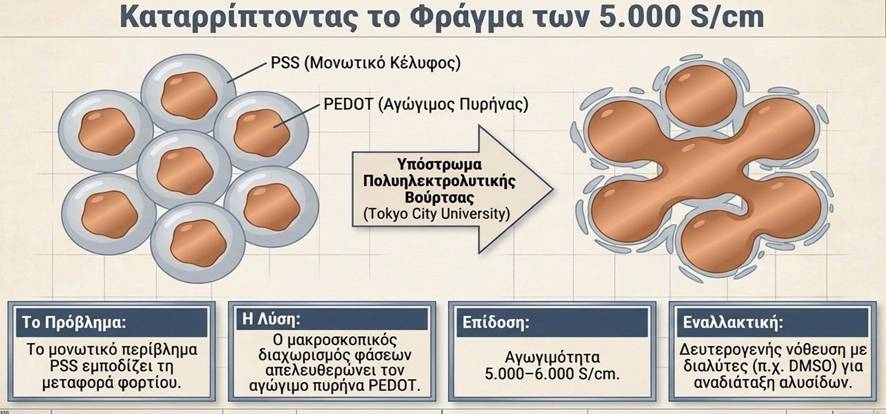

• Αύξηση της αγωγιμότητας: Ο στόχος είναι να ξεπεραστεί το φράγμα των 10⁵ S/m για να μπορούν να χρησιμοποιηθούν σε πιο απαιτητικές εφαρμογές, όπως ηλεκτρονικά ισχύος και συστήματα επικοινωνιών.
• Μείωση κόστους παραγωγής: Νέες μέθοδοι παραγωγής σε θερμοκρασία δωματίου υπόσχονται δραστική μείωση του κόστους, κάνοντας τα υλικά πιο προσιτά για βιομηχανική κλίμακα.

Συμπέρασμα

Τα αγώγιμα πλαστικά είναι λιγότερο από τον απόλυτο αντικαταστάτη του χαλκού και περισσότερο ως ένα εξειδικευμένο εργαλείο που λύνει προβλήματα που τα μέταλλα δεν μπορούν.

Είναι η ιδανική λύση όπου χρειάζεται ευκαμψία, βιοσυμβατότητα και ελαφρότητα, ακόμα κι αν αυτό σημαίνει θυσία στην αγωγιμότητα. Για τις εφαρμογές υψηλής ισχύος όπου απαιτείται η μέγιστη δυνατή αγωγιμότητα, ο χαλκός παραμένει το κυρίαρχο υλικό για το άμεσο μέλλον.

Εφαρμογή στα wearables και στην αυτοκινητοβιομηχανία

Εξαιρετική επιλογή. Αυτοί οι δύο τομείς είναι ακριβώς εκεί που τα αγώγιμα πλαστικά δείχνουν τον πραγματικό τους χαρακτήρα: λύνουν προβλήματα που τα μέταλλα αδυνατούν να αντιμετωπίσουν.

Συνοπτικά, η εικόνα που προκύπτει είναι η εξής:

• Στα Wearables: Τα υλικά αυτά βρίσκουν την πιο φυσική τους εφαρμογή. Η ευκαμψία, η βιοσυμβατότητα και η δυνατότητα ενσωμάτωσης σε υφάσματα τα καθιστούν ιδανικά, παρά την χαμηλότερη αγωγιμότητά τους. Αποτελούν τη βασική λύση.
• Στην αυτοκινητοβιομηχανία: Η εικόνα είναι πιο σύνθετη. Εδώ, δεν αντικαθιστούν τα καλώδια για μεταφορά ισχύος, αλλά εισέρχονται δυναμικά σε εξειδικευμένες εφαρμογές (αισθητήρες, συνδέσεις, θωράκιση) όπου η ελαφρότητα και η ευκολία κατασκευής είναι πλεονέκτημα.

Wearables: Μια φυσική εφαρμογή

Στα φορητά, η έμφαση δίνεται στην άνεση, την ευελιξία και την ασφάλεια, τομείς όπου τα μέταλλα υστερούν. Το PEDOT:PSS είναι το αδιαφιλονίκητο “αστέρι” αυτής της κατηγορίας, λόγω της ικανότητάς του να διασπείρεται σε νερό, γεγονός που το καθιστά εύκολο στην επεξεργασία . Η βασική του χρήση είναι σε εύκαμπτους αισθητήρες.

• Αισθητήρες κίνησης και βιοσημάτων: Το PEDOT:PSS ενσωματώνεται σε υδροπηκτές (υδρογέλες) για τη δημιουργία κολλητών επιθεμάτων που παρακολουθούν κινήσεις του σώματος, καρδιακούς παλμούς (ECG) ή μυϊκή δραστηριότητα (EMG). Μάλιστα, πρόσφατη έρευνα κατάφερε να παράγει ρεύμα για να ανάψει LED, εκμεταλλευόμενη τη διαφορά συγκέντρωσης αλατιού μεταξύ του υδροπηκτώματος και του θαλασσινού νερού.

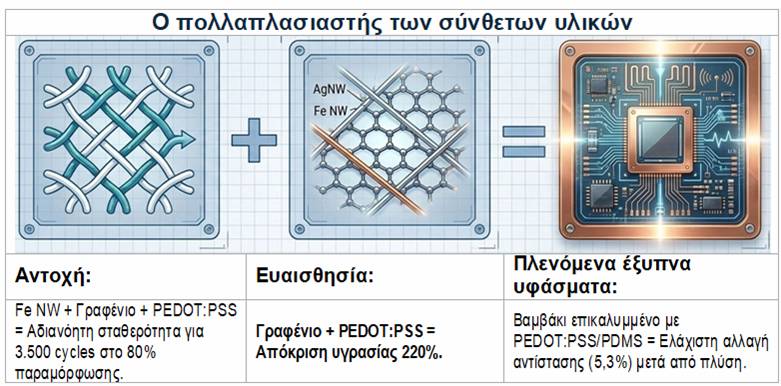

• “Έξυπνα” υφάσματα: Επιτυγχάνονται πλυμένα υφάσματα με επικάλυψη PEDOT:PSS που διατηρούν την αγωγιμότητά τους (με αύξηση αντίστασης μόνο 5,3% μετά από πλύσιμο). Αυτό ανοίγει τον δρόμο για ρούχα που ανιχνεύουν τάση ή υγρασία.
• Βιοϊατρική: Το υλικό χρησιμοποιείται ακόμα και σε πλατφόρμες “οργάνου-σε-τσιπ” για την ηλεκτρική τόνωση καρδιακών κυττάρων, χάρη στην οπτική του διαφάνεια (~88%) και την ελαστικότητά του.

Προσοχή: Το μεγάλο πρόβλημα είναι η ανθεκτικότητα. Η μακροπρόθεσμη σταθερότητα και η αντοχή σε πολύπλοκες καταπονήσεις (π.χ. τρίψιμο, ιδρώτας) παραμένουν προκλήσεις. Γι’ αυτό, η έρευνα εστιάζει στη δημιουργία σύνθετων υλικών (composites) με νανοϋλικά για βελτιωμένη μηχανική αντοχή.

Αυτοκινητοβιομηχανία: Η υπόσχεση και οι περιορισμοί

Εδώ τα δεδομένα είναι πιο αυστηρά. Μια θεμελιώδης μελέτη του 2023 κατέληξε ξεκάθαρα: η χρήση αγώγιμων πολυμερών σε καλώδια οχημάτων είναι δυνατή μόνο σε πολύ περιορισμένο βαθμό. Ωστόσο, η αγορά προβλέπει σημαντική ανάπτυξη, με μεγάλους παίκτες όπως η Hyundai, η Ford, η LG Chem και η BASF να επενδύουν σε εξελιγμένες λύσεις.

1.    Πού αποτυγχάνουν (προς το παρόν)

• Μεταφορά ισχύος: Η αγωγιμότητά τους (έως ~10.000.000 S/m) απέχει πολύ από αυτή του χαλκού (58.100.000 S/m) ή του αλουμινίου (37.700.000 S/m . Είναι ακατάλληλα για μεγάλα μήκη καλωδίων.
• Κόστος και παραγωγή: Η κλιμάκωση της παραγωγής είναι ακριβή και η ενσωμάτωσή τους στις υπάρχουσες γραμμές παραγωγής απαιτεί ειδικό εξοπλισμό.

2.    Πού υπερέχουν και χρησιμοποιούνται ήδη

• Ηλεκτρικές συνδέσεις και βύσματα: Εδώ είναι η μεγάλη ευκαιρία. Η μελέτη έδειξε ότι είναι κατάλληλα για συνδέσεις σε συστήματα χαμηλής τάσης. Η τεχνική της “λειτουργικά-ολοκληρωμένης πολυ-υλικής εφαρμογής” (Function-Integrated Multi-Material) επιτρέπει την κατασκευή ηλεκτρικών συνδέσμων με 3D εκτύπωση, μειώνοντας την πολυπλοκότητα και το βάρος.
• Θωράκιση EMI: Τα σύνθετα υλικά (π.χ. με πολυπροπυλένιο) παρέχουν εξαιρετική θωράκιση έναντι ηλεκτρομαγνητικών παρεμβολών (>60 dB), κρίσιμη για τα ηλεκτρονικά των ηλεκτρικών οχημάτων.
• Διαχείριση θερμότητας: Η Hyundai, για παράδειγμα, αναπτύσσει πλαστικά με γραφένιο για πλάκες ψύξης μπαταριών, που βελτιώνουν τη θερμική αγωγιμότητα έως 40% και την απόδοση ψύξης κατά 15% .
• Ελαφρότητα: Το μεγαλύτερο διαχρονικό πλεονέκτημα. Μειώνουν το βάρος των εξαρτημάτων έως και 50% σε σχέση με τα μέταλλα, συμβάλλοντας στην αποδοτικότητα του οχήματος.

Σύγκριση εφαρμογών

Συμπέρασμα

Τα αγώγιμα πλαστικά δεν είναι ένα υλικό που τα κάνει όλα, αλλά ένα έξυπνο εργαλείο για συγκεκριμένες, απαιτητικές δουλειές. Στα wearables είναι το μέλλον. Στην αυτοκινητο-βιομηχανία, είναι ένα αναπτυσσόμενο, εξειδικευμένο κομμάτι της λύσης που συμπληρώνει, αντί να αντικαθιστά, τα παραδοσιακά μέταλλα.

Θερμικά αγώγιμα πολυμερή) και η δυνατότητά τους για απαγωγή θερμότητας

Τα συμβατικά πολυμερή θεωρούνται παραδοσιακά εξαιρετικοί θερμικοί μονωτές, παρουσιάζοντας πολύ χαμηλή θερμική αγωγιμότητα k ≈ 0.1−0.3 W⋅m⁻¹⋅K⁻¹. Αυτή η χαμηλή τιμή οφείλεται κυρίως στην άμορφη δομή τους και στις ασθενείς διαμοριακές αλληλεπιδράσεις που παρεμποδίζουν τη διάδοση των φωνονίων.

Ωστόσο, η σύγχρονη επιστήμη των υλικών επιτρέπει πλέον τον σχεδιασμό εγγενώς θερμικά αγώγιμων πολυμερών με θερμική αγωγιμότητα k > 1.0 W⋅m⁻¹⋅K⁻¹ (η οποία σε ειδικά ευθυγραμμισμένα συστήματα μπορεί να φτάσει έως και τα ≈10 W⋅m⁻¹⋅K⁻¹

Προϋποθέσεις για υψηλή θερμική αγωγιμότητα

Για να επιτευχθεί αποτελεσματική μεταφορά θερμότητας μέσω του πολυμερικού πλέγματος, απαιτείται ο ταυτόχρονος συντονισμός τριών δομικών χαρακτηριστικών:

1. Υψηλή μοριακή ευθυγράμμιση (alignment): Προσανατολισμός των πολυμερικών αλυσίδων κατά μήκος της κατεύθυνσης ροής της θερμότητας.
2. Υψηλός βαθμός κρυσταλλικότητας: Περιορισμός των αταξιών και των αμορφο-ποιημένων περιοχών που διασπείρουν τα φωνόνια.
3. Εξαιρετική μηχανική ακαμψία: Ισχυρότεροι ομοιοπολικοί δεσμοί κατά μήκος του σκελετού1.

Συγκριτική εικόνα θερμικής αγωγιμότητας

Δυνατότητες και πλεονεκτήματα απαγωγής θερμότητας

Η ανάπτυξη θερμικά αγώγιμων πολυμερών προσφέρει το σημαντικό πλεονέκτημα του συνδυασμού της χαμηλής πυκνότητας (μικρό βάρος), της χημικής σταθερότητας και της ευκολίας επεξεργασίας των πλαστικών με την ικανότητα αποτελεσματικής απαγωγής της θερμότητας.

Παρόλο που οι τιμές τους παραμένουν πολύ χαμηλότερες από αυτές των παραδοσιακών μετάλλων (όπως ο χαλκός ή το αλουμίνιο), επαρκούν για εφαρμογές όπου απαιτείται ελαφρύ βάρους θερμική διαχείριση, αποφυγή τοπικών θερμών σημείων (hotspots) και προστασία ευαίσθητων ηλεκτρονικών εξαρτημάτων.

Πώς συμβάλλουν τα αγώγιμα πληρωτικά υλικά στη διάδοση της θερμότητας

Τα αγώγιμα πληρωτικά υλικά (conductive fillers) διαδραματίζουν καθοριστικό ρόλο στη μετατροπή των τυπικών πλαστικών από θερμικούς μονωτές σε θερμικά αγώγιμα σύνθετα υλικά (Conductive Polymer Composites – CPCs).

Η συμβολή τους στη διάδοση και την απαγωγή της θερμότητας βασίζεται στους εξής μηχανισμούς:

Σχηματισμός δικτύου διήθησης (Percolation Network): Τα συμβατικά άμορφα πολυμερή παρουσιάζουν πολύ χαμηλή θερμική αγωγιμότητα k ≈ 0.1−0.3 W⋅m⁻¹⋅K⁻¹

• Επειδή η αταξία των μοριακών αλυσίδων προκαλεί έντονη διασπορά των φωνονίων, όταν προστίθενται αγώγιμα πληρωτικά, όπως νανοσωλήνες άνθρακα, γραφένιο, αιθάλη (carbon black) ή μεταλλικά σωματίδια (αργύρου, χαλκού, νικελίου)  εντός της πολυμερικής μήτρας, διασπείρονται στο υλικό. Όταν η συγκέντρωσή τους ξεπεράσει το κρίσιμο όριο διήθησης (percolation threshold), τα σωματίδια συνδέονται μεταξύ τους σχηματίζοντας συνεχείς, τρισδιάστατες διαδρομές.
• Δημιουργία «θερμικών γεφυρών»: Τα σωματίδια του πληρωτικού δρουν ως γέφυρες υψηλής αγωγιμότητας που παρακάμπτουν τις μονωτικές, άμορφες περιοχές της πολυμερικής μήτρας. Η θερμότητα μεταφέρεται πλέον προτιμησιακά διαμέσου αυτού του αγώγιμου σκελετού.
• Αποτελεσματικήμεταφοράφωνονίων &ηλεκτρονίων:
  • Τα άνθρακα-βασισμένα πληρωτικά (νανοσωλήνες άνθρακα, γραφένιο) προσφέρουν εξαιρετικά υψηλή εγγενή θερμική αγωγιμότητα χάρη στους ισχυρούς ομοιοπολικούς δεσμούς και την κρυσταλλική τους δομή, επιτρέποντας την ταχεία διάδοση των φωνονίων (πλεγματικών δονήσεων).
  • Τα μεταλλικά σωματίδια (χαλκός, αλουμίνιο, άργυρος) συμβάλλουν στη μεταφορά θερμότητας τόσο μέσω φωνονίων όσο και μέσω της κίνησης των ελεύθερων ηλεκτρονίων.

Καθοριστικοί παράγοντες απόδοσης:

1. Μορφολογία & λόγος διαστάσεων (Aspect Ratio): Πληρωτικά υλικά με υψηλό λόγο διαστάσεων (όπως οι 1D νανοσωλήνες ή τα 2D φύλλα γραφενίου) δημιουργούν αγώγιμο δίκτυο σε πολύ χαμηλότερες ογκομετρικές συγκεντρώσεις σε σύγκριση με τα σφαιρικά μεταλλικά σωματίδια (τα οποία απαιτούν τυπικά 20 – 40% vol. για να φτάσουν το όριο διήθησης) .
2. Διεπιφανειακή θερμική αντίσταση: Η αποτελεσματικότητα της απαγωγής θερμότητας εξαρτάται σημαντικά από τη χημική συνάφεια μεταξύ του πληρωτικού και της πολυμερικής μήτρας. Μια αδύναμη διεπαφή προκαλεί διασπορά των φωνονίων στα όρια των υλικών, αυξάνοντας τη θερμική αντίσταση.

Πως χρησιμοποιούνται τα αγώγιμα πολυμερή σε βιοηλεκτρονικές διατάξεις

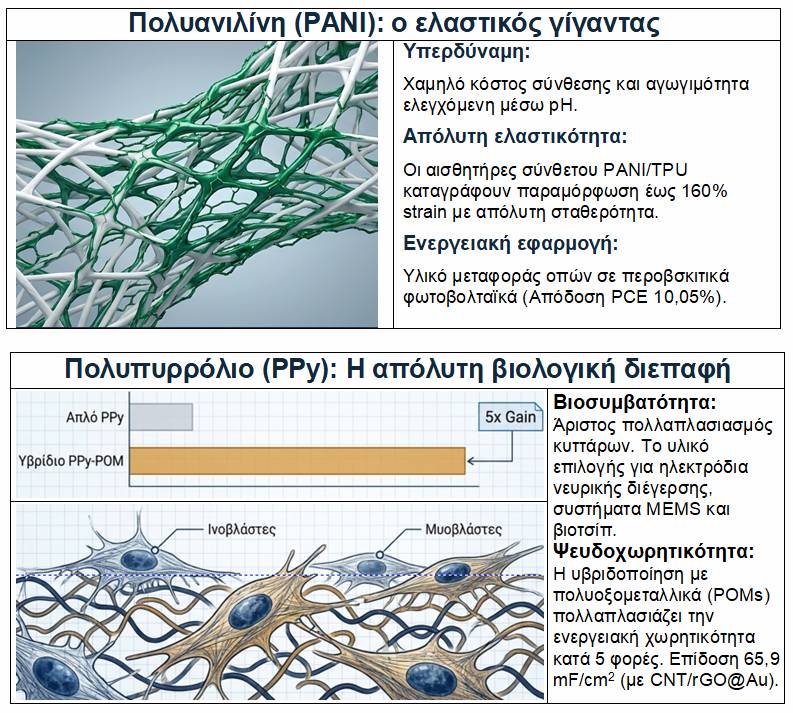

Τα αγώγιμα πολυμερή (όπως το PEDOT:PSS, η πολυανιλίνη – PANI, και το πολυπυρρόλιο – PPy) αποτελούν θεμελιώδες υλικό στη βιοηλεκτρονική, καθώς προσφέρουν τον συνδετικό κρίκο μεταξύ των κλασικών ηλεκτρονικών διατάξεων και των βιολογικών συστημάτων.

Οι κύριες εφαρμογές και οι φυσικοχημικοί μηχανισμοί λειτουργίας τους στις βιοηλεκτρονικές διατάξεις περιλαμβάνουν:

• Μικτή ιοντική-ηλεκτρονιακή αγωγιμότητα (MIEC): Ενώ τα παραδοσιακά μέταλλα βασίζονται αποκλειστικά στη διδιάστατη (2D) ροή ηλεκτρονίων, οι βιολογικοί ιστοί επικοινωνούν μέσω της τρισδιάστατης (3D) ροής ενυδατωμένων ιόντων. Υλικά όπως το PEDOT:PSS επιτρέπουν την ογκομετρική σύζευξη των ιόντων με τον πολυμερή σκελετό, επιτυγχάνοντας την άμεση καταγραφή και διέγερση βιολογικών σημάτων με εξαιρετική ακρίβεια και ελάχιστη εμπέδηση διεπαφής.

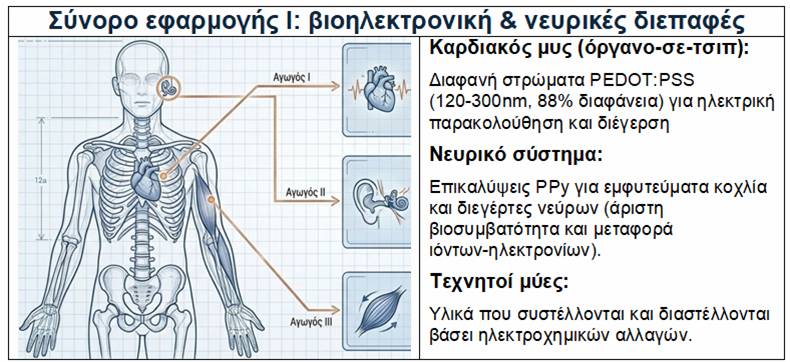

• Νευρωνικές διεπαφές και ηλεκτρόδια διέγερσης: Χάρη στην υψηλή βιοσυμβατότητά τους, κύτταρα όπως οι ινοβλάστες και οι μυοβλάστες αναπτύσσονται και πολλαπλασιάζονται πάνω σε επιφάνειες PEDOT και PPy με ρυθμούς ανάλογους των πρότυπων δίσκων καλλιέργειας. Αυτό επιτρέπει τη χρήση τους ως εμφυτεύσιμων ηλεκτροδίων για νευρική διέγερση.
• Οργανικά ηλεκτροχημικά τρανζίστορ (OECTs) & βιοαισθητήρες: Τα αγώγιμα πολυμερή χρησιμοποιούνται ως δίαυλοι μεταφοράς φορτίου σε OECTs για την κατασκευή ευαίσθητων βιοαισθητήρων. Το PEDOT:PSS προσφέρει υψηλή διααγωγιμότητα (transconductance), ενώ η πολυανιλίνη (PANI) προσφέρει εξαιρετική ομαλότητα επιφάνειας και σταθερότητα πάχους υμενίου, εξασφαλίζοντας υψηλή επαναληψιμότητα στις OECT διατάξεις.
• Πλατφόρμες «όργανο-σε-τσιπ» (Organ–on–Chip): Η ενσωμάτωση λεπτών στρωμάτων PEDOT:PSS (120–300 nm) σε ελαστικές μεμβράνες PDMS προσφέρει οπτική διαφάνεια 88% και μηχανική ελαστικότητα 1.2 GPa. Η διάταξη αυτή επιτρέπει την ταυτόχρονη οπτική παρατήρηση, ηλεκτρική παρακολούθηση και διέγερση καρδιακών κυττάρων σε μικροδιατάξεις organ-on-chip.

Τρόπος λειτουργίας των οργανικών ηλεκτροχημικών τρανζίστορ (OECTs) και διαφορές στις επιδόσεις μεταξύ PEDOT:PSS και PANI σε βιολογικές εφαρμογές

Τα οργανικά ηλεκτροχημικά τρανζίστορ (OECTs) βασίζονται στη μικτή ιοντική-ηλεκτρονιακή αγωγιμότητα (MIEC) των συζυγών πολυμερών, επιτρέποντας την άμεση ενοποίηση της ηλεκτρονικής τεχνολογίας με τα βιολογικά συστήματα.

1.   Τρόπος λειτουργίας των OECTs

• Δομή διατάξεων: Ένα OECT αποτελείται από έναν δίαυλο αγώγιμου πολυμερούς (όπως PEDOT:PSS ή PANI) σε επαφή με έναν ηλεκτρολύτη, όπου εμβαπτίζεται το ηλεκτρόδιο πύλης (gate).
• Ογκομετρικός εμπλουτισμός (Volumetric Doping): Όταν εφαρμόζεται τάση στην πύλη, τα ενυδατωμένα ιόντα του ηλεκτρολύτη διεισδύουν σε ολόκληρο τον όγκο του πολυμερικού διαύλου και όχι μόνο στη διδιάστατη διεπαφή (όπως συμβαίνει στα κλασικά τρανζίστορ FET).
• Μεταβολή αγωγιμότητας: Η εισαγωγή των ιόντων μεταβάλλει την οξειδοαναγωγική κατάσταση (επίπεδο εμπλουτισμού) του πολυμερούς, αυξάνοντας ή μειώνοντας την ηλεκτρική αγωγιμότητα μεταξύ πηγής (source) και υποδοχής (drain).
• Υψηλή ευαισθησία: Αυτή η ογκομετρική σύζευξη προσφέρει εξαιρετικά υψηλή διααγωγιμότητα (transconductance), καθιστώντας τα OECTs ιδανικά για την ανίχνευση πολύ ασθενών βιολογικών και ιοντικών σημάτων.

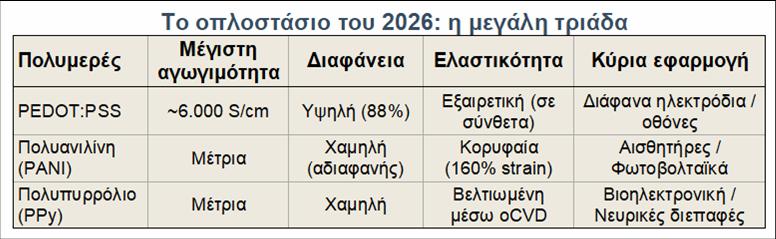

2.   Σύγκριση επιδόσεων: PEDOT:PSS έναντι πολυανιλίνης (PANI)

Πως οι διατάξεις OECTs μπορούν να ενσωματωθούν σε πλατφόρμες «όργανο-σε-τσιπ» (organ-on-chip) για την ηλεκτρική παρακολούθηση κυττάρων σε πραγματικό χρόνο

Η ενσωμάτωση των οργανικών ηλεκτροχημικών τρανζίστορ (OECTs) σε πλατφόρμες «όργανο-σε-τσιπ» (organ-on-chip) επιτυγχάνεται μέσω προηγμένων τεχνικών μικρο-κατασκευής και αξιοποιεί τις μοναδικές φυσικοχημικές ιδιότητες των αγώγιμων πολυμερών, επιτρέποντας τη συνεχή, μη επεμβατική παρακολούθηση των κυττάρων σε πραγματικό χρόνο:

• Μικροκατασκευή & ελαστικά υποστρώματα (PDMS & PEDOT:PSS): Η κατασκευή βασίζεται στην εναπόθεση εξαιρετικά λεπτών στρωμάτων PEDOT:PSS (πάχους 120 nm) πάνω σε ελαστικές μεμβράνες πολυδιμεθυλοσιλοξανίου (PDMS). Αυτός ο συνδυασμός προσφέρει μηχανική ελαστικότητα $1.2 GPa , που προσομοιώνει τη μηχανική συμπεριφορά των φυσικών βιολογικών ιστών  και υψηλή οπτική διαφάνεια 88%.
• Ογκομετρική ιοντο-ηλεκτρονιακή σύζευξη (MIEC): Σε αντίθεση με τα παραδοσιακά μεταλλικά ηλεκτρόδια που περιορίζονται σε διδιάστατη (2D) μεταφορά φορτίου, ο πολυμερικός δίαυλος του OECT επιτρέπει στα ενυδατωμένα ιόντα του κυτταρικού καλλιεργητικού υγρού να διεισδύουν σε ολόκληρο τον όγκο του υλικού. Η ιοντική αυτή κίνηση μεταβάλλει άμεσα το επίπεδο εμπλουτισμού του πολυμερούς, προσφέροντας τεράστια διααγωγιμότητα (transconductance) και ελάχιστη εμπέδηση διεπαφής για την ενίσχυση πολύ ασθενών βιολογικών σημάτων.
• Ηλεκτρική παρακολούθηση & διέγερση σε πραγματικό Χρόνο: Τα κύτταρα (όπως τα καρδιομυοκύτταρα) καλλιεργούνται απευθείας πάνω στη διάταξη του τρανζίστορ]. Το OECT επιτρέπει την ταυτόχρονη ηλεκτρική παρακολούθηση της ηλεκτροφυσιολογικής δραστηριότητας (δυναμικά ενέργειας) και των μεταβολών της ιοντικής διαπερατότητας του κυτταρικού στρώματος, ενώ παράλληλα παρέχει τη δυνατότητα ηλεκτρικής διέγερσης των κυττάρων.
• Ταυτόχρονη οπτική παρατήρηση: Χάρη στο διαφανές υπόστρωμα (88% διαφάνεια), οι ερευνητές μπορούν να πραγματοποιούν οπτική παρατήρηση και μικροσκοπία υψηλής ανάλυσης ταυτόχρονα με τη συνεχή ηλεκτρική καταγραφή, χωρίς το ηλεκτρόδιο να εμποδίζει την ορατότητα.
• Εξαιρετική βιοσυμβατότητα: Βιολογικοί ιστοί και κύτταρα (όπως ινοβλάστες, μυοβλάστες και καρδιακά κύτταρα) προσκολλώνται, αναπτύσσονται και πολλαπλασιάζονται πάνω στις επιφάνειες PEDOT με ρυθμούς απόλυτα συγκρίσιμους με αυτούς των πρότυπων πλαστικών δίσκων κυτταροκαλλιέργειας.

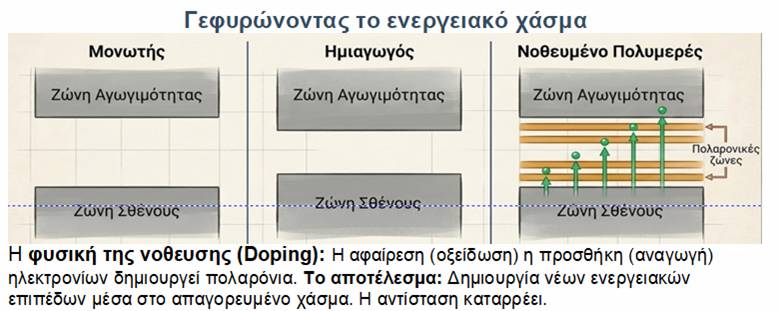

Τι είναι η διαδικασία του εμπλουτισμού (doping);

Η διαδικασία του εμπλουτισμού (doping) είναι η χημική, ηλεκτροχημική ή φυσικοχημική διεργασία μέσω της οποίας ένα ουδέτερο συζυγές πολυμερές μετατρέπεται από μονωτή ή ημιαγωγό σε καλό αγωγό του ηλεκτρισμού.

Στην καθαρή (ουδέτερη) αλυσίδα ενός συζυγούς πολυμερούς, η αυθόρμητη δομική παραμόρφωση λόγω της αστάθειας Peierls δημιουργεί ένα ενεργειακό χάσμα (band gap) που υπερβαίνει τυπικά τα 2 eV, καθιστώντας το υλικό μονωτή ή ημιαγωγό. Ο εμπλουτισμός εισάγει ελεύθερους φορείς φορτίου στον πολυμερικό σκελετό, αυξάνοντας την ηλεκτρική αγωγιμότητα κατά πολλές τάξεις μεγέθους.

1.   Θεμελιώδεις μηχανισμοί εμπλουτισμού

Σε αντίθεση με τους ανόργανους ημιαγωγούς (όπως το πυρίτιο), όπου ο εμπλουτισμός επιτυγχάνεται με ατομική υποκατάσταση στο κρυσταλλικό πλέγμα σε πολύ χαμηλές συγκεντρώσεις, στα αγώγιμα πολυμερή ο εμπλουτισμός είναι μια αντίδραση οξειδοαναγωγής (redox) με πολύ υψηλά επίπεδα προσμίξεων (έως και 20%):

• p–Type εμπλουτισμός (οξείδωση): Αφαιρούνται ηλεκτρόνια από τη συζυγή αλυσίδα του πολυμερούς μέσω οξειδωτικών παραγόντων (όπως ατμοί ιωδίου ή βρωμίου), δημιουργώντας θετικά φορτισμένες οπές.

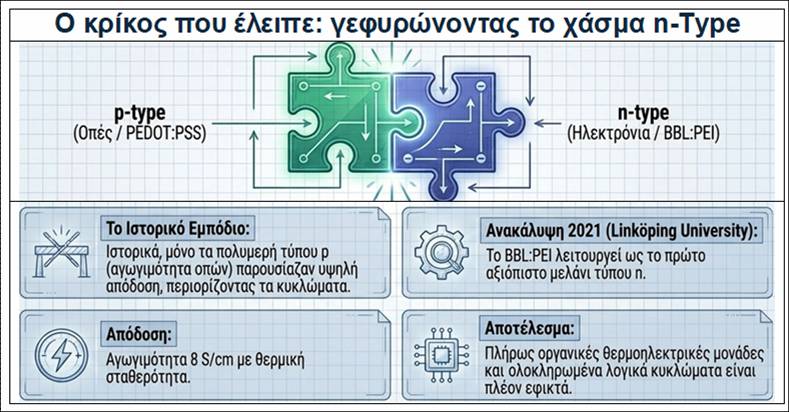

• n–Type εμπλουτισμός (αναγωγή): Εισάγονται επιπλέον ηλεκτρόνια στην αλυσίδα μέσω αναγωγικών παραγόντων.
• Πρωτονικός εμπλουτισμός (Acid–Base Doping): Ειδικά στην πολυανιλίνη (PANI), η προσθήκη πρωτονίων στα αμινικά άζωτα με τη χρήση οξέος δημιουργεί φορείς φορτίου χωρίς να μεταβάλλεται ο συνολικός αριθμός των ηλεκτρονίων στο σύστημα π.

Κατά τη διεργασία αυτή, αντισταθμιστικά ιόντα (counter-ions) εισέρχονται στην πολυμερική μήτρα για τη διατήρηση της ηλεκτρικής ουδετερότητας του υλικού.

2.   Σχηματισμός οιονεί-σωματιδίων (Quasi-particles)

Επειδή το πολυμερικό πλέγμα είναι εύκαμπτο, η εισαγωγή φορτίου προκαλεί τοπική παραμόρφωση της αλυσίδας λόγω της ισχυρής σύζευξης ηλεκτρονίου-φωτονίου. Αυτό οδηγεί στη δημιουργία ειδικών τοπικών διεγέρσεων που μεταφέρουν το ρεύμα:

• Πολαρόνια (Polarons): Ριζικά ιόντα με spin = 1/2 που εισάγουν νέες ενεργειακές στάθμες εντός του ενεργειακού χάσματος.
• Διπολαρόνια (Bipolarons): Δις-κατιόντα ή δις-ανιόντα με spin = 0 που σχηματίζονται σε υψηλότερα επίπεδα οξείδωσης/αναγωγής.
• Σολιτόνια (Solitons): Τοπολογικά σφάλματα (kinks) που εμφανίζονται σε συστήματα με εκφυλισμένη θεμελιώδη κατάσταση, όπως το trans-πολυακετυλένιο.

3.   Δευτερογενής εμπλουτισμός (Secondary Doping)

Σε συστήματα όπως το PEDOT:PSS, εφαρμόζεται επιπλέον ο δευτερογενής εμπλουτισμός με την προσθήκη πολικών διαλυτών υψηλού σημείου ζέσης (όπως EG ή DMSO). Η διεργασία αυτή μειώνει τις ηλεκτροστατικές αλληλεπιδράσεις Coulomb μεταξύ του κατιονικού PEDOT και του μονωτικού ανιονικού PSS, απομακρύνοντας το PSS και επιτρέποντας στο PEDOT να σχηματίσει κρυσταλλικότερες δομές π στοίβαξης με αγωγιμότητα που μπορεί να ξεπεράσει τα 1.000 S/cm.

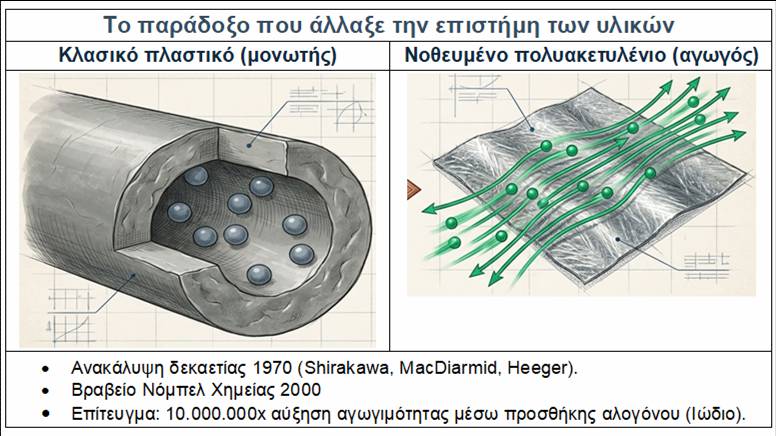

Ιστορική σημασία

Η ανακάλυψη ότι ο εμπλουτισμός του trans-πολυακετυλενίου με ατμούς ιωδίου αυξάνει την αγωγιμότητά του κατά δέκα εκατομμύρια φορές από τους Heeger, MacDiarmid και Shirakawa το 1977 χάρισε στην ερευνητική ομάδα το Βραβείο Νόμπελ Χημείας το 2000.
